关于已修剪尺寸

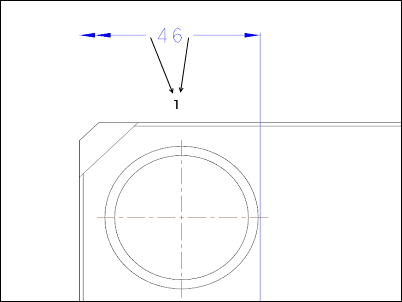

创建修剪尺寸时，箭头不能重叠。尺寸文本和每个箭头之间应有一小间隔，至少应等于通过详细信息选项 dim_text_gap 计算所得值，如下图所示：
1. 尺寸文本两侧的间隔

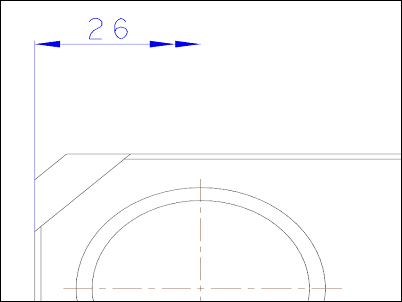

创建修剪尺寸时，尺寸修剪部分的箭头未与视图边界对齐，如下图所示：
对于修剪尺寸，尺寸文本不会自动放置在尺寸界线的外侧。
