关于插入尺寸

在“绘图”模式下创建的尺寸称为从动尺寸。此类型尺寸根据创建尺寸时选定的参考来报告值。不能修改从动尺寸的值，因为它的值是从其参考位置衍生而来的。不能像使用驱动尺寸那样，使用从动尺寸将值传递回模型。

类型	说明	示例
标准 (新参考)	根据一个或两个选定参考创建一个尺寸。该尺寸会根据参考生成角度、线性、半径或直径尺寸。

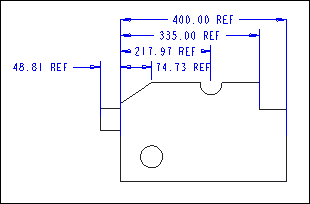

公共参考	在一个公共基本对象和一个或多个对象间添加尺寸。

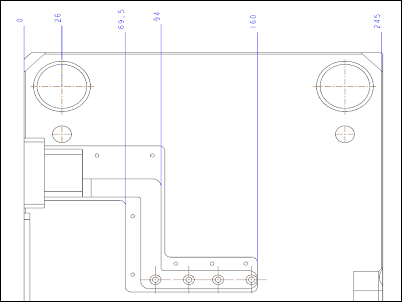

纵坐标	纵坐标尺寸是从标识为基线的对象测量出的线性距离尺寸。
自动纵坐标	在零件和钣金零件中自动创建纵坐标尺寸。
坐标尺寸	为标签和导引框分配一个现有的 x 坐标方向和 y 坐标方向的尺寸。
Z 半径	创建弧的特殊半径尺寸，该尺寸允许用户定位与测量的弧中心不是同一点的“虚构”中心。会自动将一个 Z 型角拐添加到尺寸线上，表明该尺寸线已透视缩短。

所有参考尺寸除了具有表示其为参考尺寸的特殊注释之外，其他方面均与标准尺寸相同。可使用 parenthesize_ref_dim 配置选项并将其值设置为 yes，将这些尺寸包含在括号内。如果此选项被设置为 no，则尺寸值后面会跟随文本 "REF"。
