关于线性尺寸和角度尺寸的区域
区域是由选择进行尺寸标注的图元的边界所定义的理论区域。默认情况下，如果所创建尺寸 (角度或线性) 的尺寸文本适合置于尺寸界线之间，并放在区域内时，该文本将位于尺寸界线距离的中心位置。
线性尺寸区域
1. 选定的参考
•
区域 (Zone)
角度尺寸区域
对角度尺寸，尺寸文本根据所选位置总是
位于四个区域的其中之一。锐角的角度尺寸的最小选择区域是 15 度，并以角度的理论中心线对称。

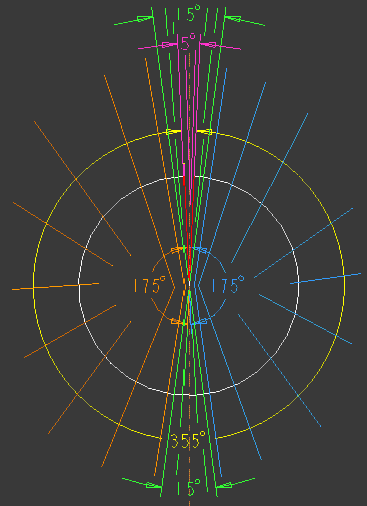

下图显示了角度尺寸的不同区域。
• 在图中，5 度的角度尺寸由两条红线表示。
• 如果在选定图元内部选择了放置点 (图形中洋红色区域)，系统将根据自动放置尺寸的规则，创建 5 度的尺寸并将其放在图元内。
• 如果在 5 度区域以外 15 度区域以内选择放置点 (图形上部的绿色区域)，系统将创建 5 度的尺寸，并将其放置在选定点上。
• 如果在 15 度区域以外选择放置点 (橙色和蓝色区域)，系统将创建 175 度的尺寸，并根据尺寸的自动放置规则将其放置在选定点上。
• 如果选定的放置点在 15 度区域以内且与选定图元相对 (图形下部绿色区域)，系统将创建 355 度的尺寸，并根据尺寸自动放置规则将其放置在选定点上。
