关于自动放置线性尺寸和角度尺寸
默认情况下，如果所创建角度或线性尺寸的尺寸文本适合置于尺寸界线之间，并放在区域内时，该文本将位于尺寸界线距离的中心位置。尺寸文本与它所标注的边之间的垂直距离是通过创建该尺寸时，单击中键来最初放置尺寸的位置来定义的。
线性和角度尺寸的尺寸文本的自动放置适用以下规则：
• 创建尺寸时，如果尺寸文本的第一个字符和最后一个字符（包括公差值）既不重叠也不位于尺寸界线的外侧，则系统认为尺寸文本适合放置在尺寸界线之间。如果尺寸文本适合放置在尺寸界限之间，该文本将放于尺寸界线的中间位置。

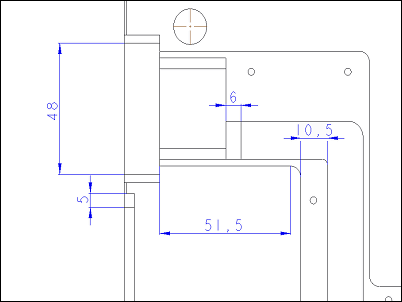

• 创建尺寸时，如果尺寸文本的第一个或者最后一个字符与尺寸界线重叠，则尺寸文本将放置在尺寸界线的外侧。放置尺寸时，尺寸与最近的尺寸界线的距离值由详细信息选项 dim_text_gap 计算得出。
线性尺寸
角度尺寸
1. 放置尺寸时，尺寸与最近的尺寸界线的距离值由详细信息选项 dim_text_gap 计算得出
• 如果箭头之间的距离至少为详细信息选项 dim_text_gap 计算得出的值，则视为箭头适合尺寸界线，并保持位于尺寸界线内。
• 尺寸文本的第一个字符与最近的箭头之间的距离，以及最后一个字符与最近的箭头的距离都应至少为详细信息选项 dim_text_gap 计算得出的值。对于只有一个字符的尺寸文本，该字符与两侧箭头的距离均不应小于详细信息选项 dim_text_gap 计算得出的值。
线性尺寸
角度尺寸
1. 尺寸文本字符与最近的箭头之间的距离
• 如果尺寸文本的第一个字符、最后一个字符或几何公差与最近尺寸界线的距离小于详细信息选项 dim_text_gap 计算得出的值，则箭头将反向。
• 如果尺寸箭头之间的距离小于详细信息选项 dim_text_gap 指定的值，则箭头会自动反向到外侧。
线性尺寸
角度尺寸
