练习 4 - 查看分析结果
1. 在
“目标网络”(Target Net) 下，选择带
的网络。

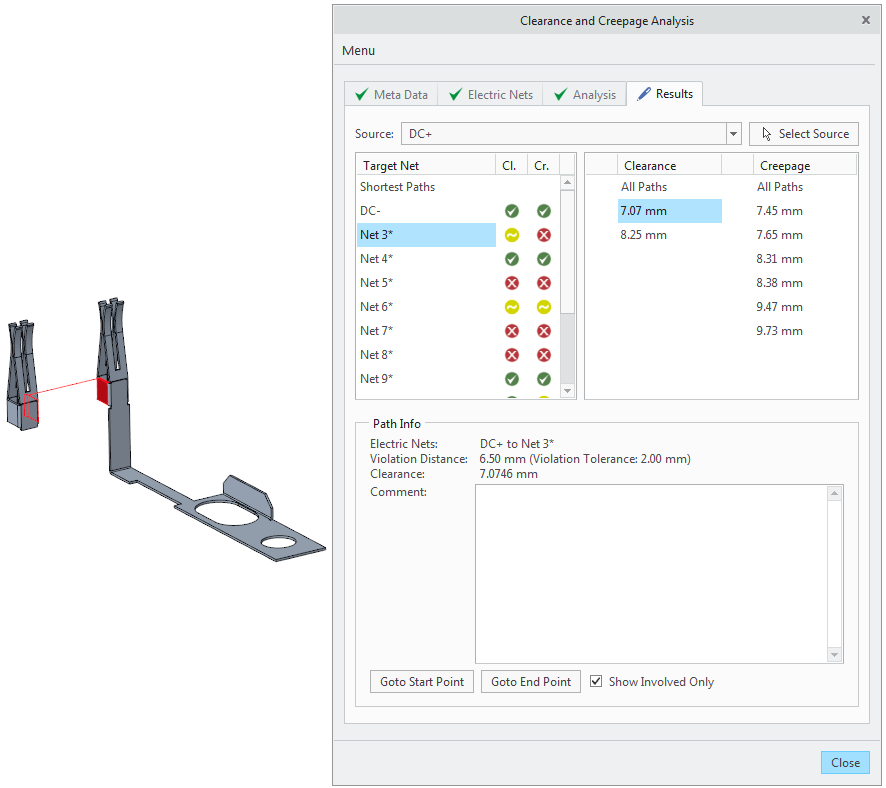

2. 选择路径。路径显示在图形窗口中，附加信息显示在“路径信息”(Path Info) 中。在此例中，路径已通过，但不在 2 毫米容差范围内。
3. 单击“仅显示涉及的项”(Show Involved Only) 复选框来自动隐藏未包括在路径中的元件。
4. 在“图形中”工具栏中单击
并选择已保存视图
1。装配的方向随即更改。
5. 单击“转至起点”(Goto Start Point) 和“转至终点”(Goto End Point) 以转到路径的起点和终点。
6. 在“间隙”(Clearance) 下，右键单击显示的路径并选择“移除”(Remove)。移除选定的间隙路径。

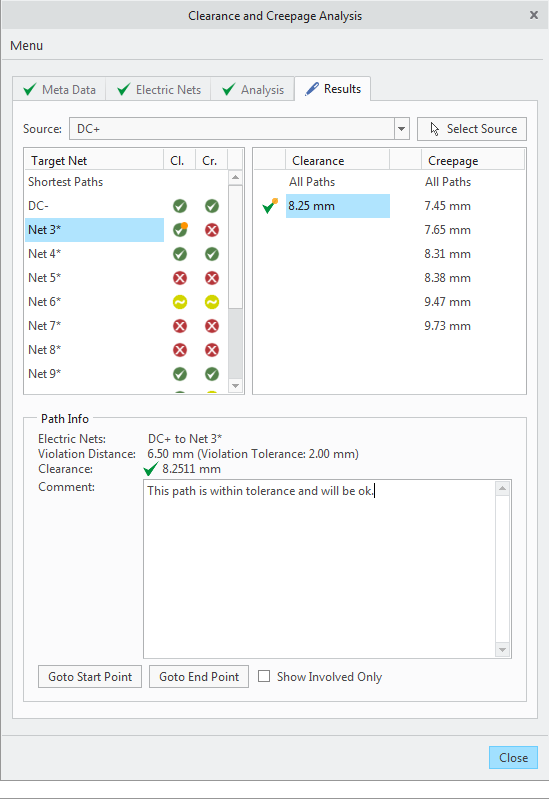

7. 在“间隙”(Clearance) 下，选择另一个在公差范围内的路径。
8. 添加注释。
|  如果添加注释，则路径旁边会出现图标  。 |
9. 右键单击路径，然后选择
“设置标记”(Set Tag) >
“确定”(OK)。该路径旁边将显示图标
。
10. 查看其余路径。
