练习 1 - 分配元数据
单击此处下载这些教程的零件或模型。
1. 在用于下载本教程模型的文件夹中，打开 circuit_breaker_1.asm。
2. 单击“分析”(Analysis) > “间隙和漏电距离”(Clearance and Creepage)。“间隙和漏电距离分析”(Clearance and Creepage Analysis) 对话框随即打开。
3. 在“元数据”(Meta Data) 选项卡的 CTI 列中，为 CONTACT-BLADE-TOPC 键入 0。
4. 单击“零件”(Part) 以按字母顺序对零件列表进行排序。
5. 按住 CTRL 键选择以下零件：
◦ CB_SPRING
◦ CONTACT-BLADE-TOP1-MIR1
◦ CONTACT-BLADE13
◦ CONTACT-BLADE14
6. 右键单击其中一个选定的零件并选择“设置 CTI 值”(Set CTI Value)。
7. 在“设置 CTI 值”(Set CTI Value) 框中，键入 0，并单击 。
8. 单击 。“应用 CTI”(Apply CTI) 消息框随即出现。单击“是”(Yes) 将 CTI 值应用到所有选定的零件。
9. 单击 将 COMPARATIVE_TRACKING _INDEX 列添加到“模型树”中。在 COMPARATIVE_TRACKING_INDEX 列中，可以看到分配给零件的 CTI 值。
10. 在“模型树”中，将以下零件的 CTI 值更改为 0：
◦ CONTACT-BLADE8
◦ CONTACT-BLADE5
11. 在图形窗口中选择 CB_BASE_2.PRT，然后单击 “打开”(Open)。CB_BASE_2.PRT 随即在新窗口中打开。
12. 在“图形中”工具栏中单击 并选择已保存视图 1。装配的方向随即更改。
13. 单击“工具”(Tools) > “参数”(Parameters)。“参数”(Parameters) 对话框打开。
14. 将 COMPARATIVE_TRACKING_INDEX 参数的值更改为 200。
15. 在“查找范围”(Look In) 列表中，选择“特征”(Feature)。

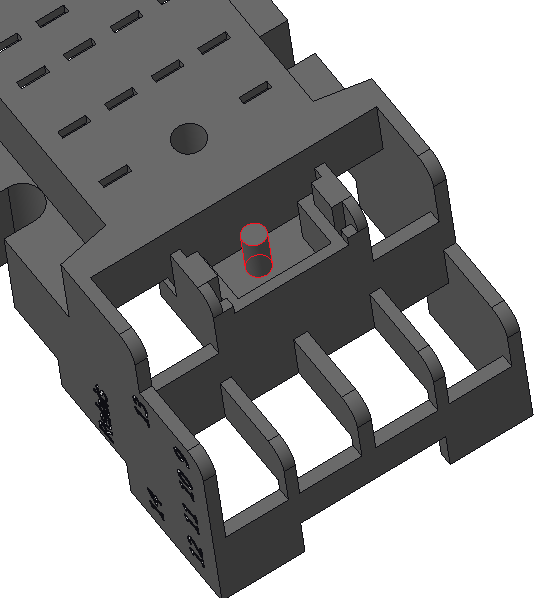

16. 单击 并在“模型树”中选择 Extrude 1。
17. 单击 以添加新参数。
◦ 输入参数名称 COMPARATIVE_TRACKING_INDEX。
◦ 在“类型”(Type) 列表中，选择“整数”(Integer)。
◦ 在“值”(Value) 框中，键入 0。
18. 单击“确定”(OK) 关闭“参数”(Parameters) 对话框。
19. 单击 “关闭”(Close) 以关闭 CB_BASE_2.PRT 零件。
20. 在 circuit_breaker_1.asm 仍然打开时，单击“分析”(Analysis) > “间隙和漏电距离分析”(Clearance and Creepage Analysis)。“间隙和漏电距离分析”(Clearance and Creepage Analysis) 对话框随即打开。CB_BASE_2 文本颜色显示为蓝色，表示零件的 CTI 值不一致。
21. 单击 从零件属性重置 CTI 值。

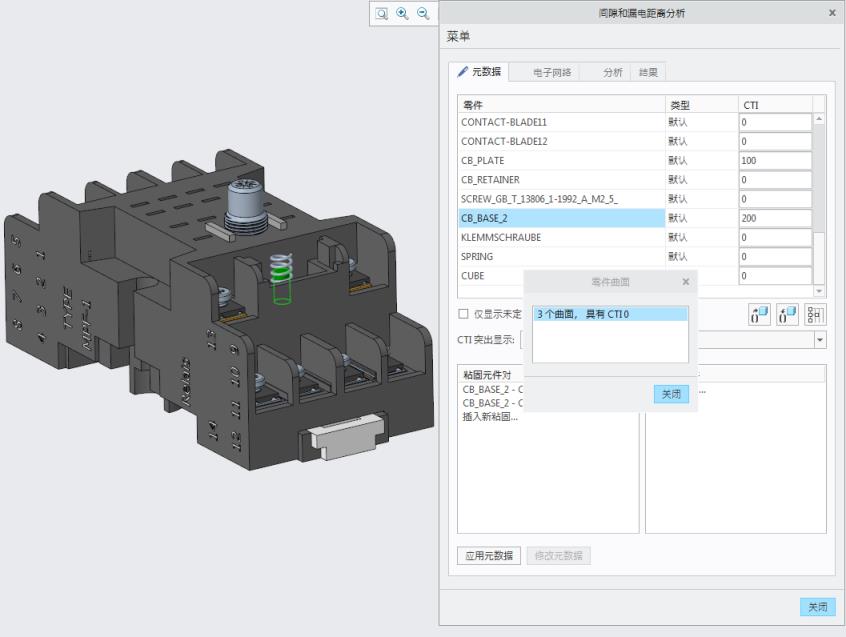

22. 在“间隙和漏电距离分析”(Clearance and Creepage Analysis) 对话框中，右键单击 CB_BASE_2 并选择“显示曲面”(Show Surfaces)。“零件曲面”(Part Surfaces) 对话框随即打开。与零件范围 CTI 值不同的曲面在其中列出。
在本教程中，零件 CB_BASE_2 有三个 CTI 值为 0 的曲面。
23. 在“零件曲面”(Part Surfaces) 对话框中，选择 3 个具有 CTI 0 的曲面。曲面会在图形窗口中突出显示。
24. 单击“关闭”(Close)。“零件曲面”(Part Surfaces) 对话框随即关闭。

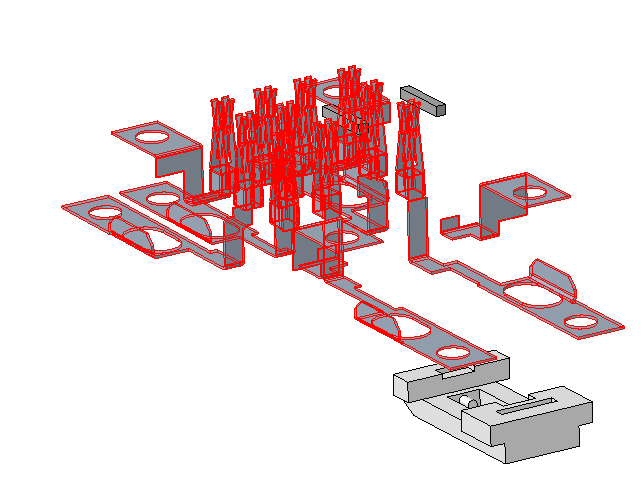

25. 从“CTI 突出显示”(CTI Highlighting) 列表中选择“传导 (0)”(Conductive (0))。CTI 值为 0 的传导零件会突出显示。
26. 选择“仅显示未定义 CTI 值的零件”(Show parts with undefined CTI value only) 复选框。没有 CTI 值的零件在图形窗口和“零件”(Part) 列表中列出。
27. 从“CTI 突出显示”(CTI Highlighting) 列表中选择“无”(None)。
28. 将位于图形窗口右下方的选择过滤器设置为“零件”(Part)。

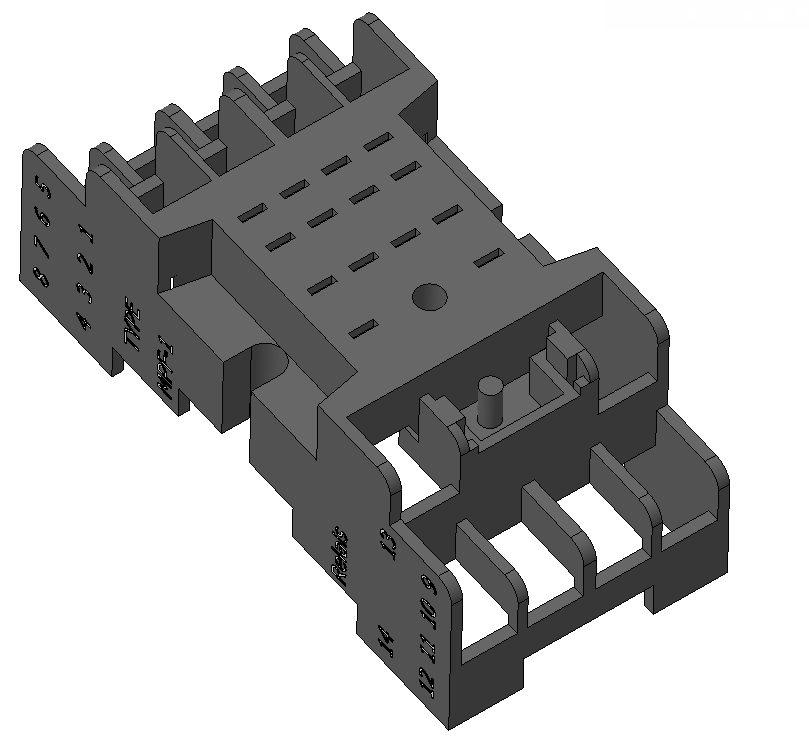

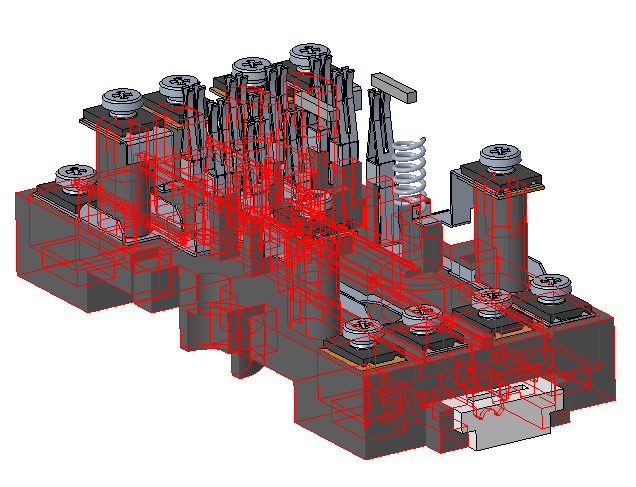

29. 选择 CB_BASE_1.PRT，如图所示。
30. 在图形窗口中右键单击并选择“设置 CTI 值”(Set CTI Value)。
31. 在“设置 CTI 值”(Set CTI Value) 框中，键入 200，并单击 。

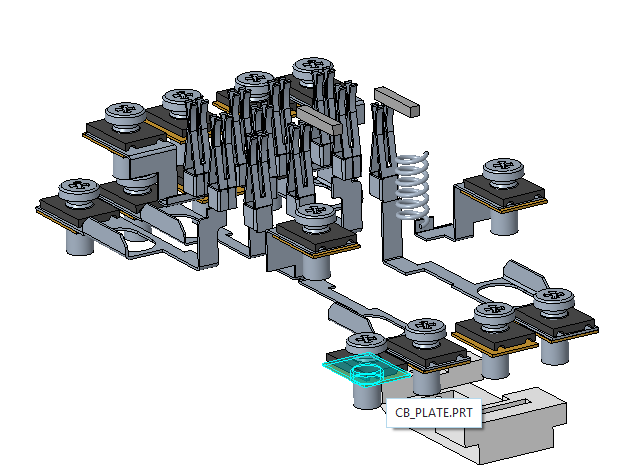

32. 选择零件 CB_PLATE 的实例，如图所示。单击鼠标右键，然后选择“设置 CTI 值”(Set CTI Value)。
33. 在“设置 CTI 值”(Set CTI Value) 框中，键入 100，并单击 。

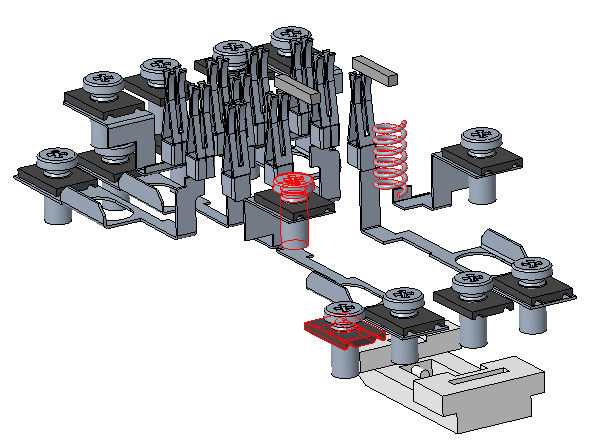

34. 选择图中显示的 CB_RETAINER.PRT, SCREW_GB_T_13806_1-1992_A_M2_5_.PRT 和 SPRING.PRT。
35. 右键单击其中一个选定的零件并选择“设置 CTI 值”(Set CTI Value)。
36. 在“设置 CTI 值”(Set CTI Value) 框中，键入 0，并单击 。
37. 单击“零件”(Part) 以按字母顺序组织零件列表。
38. 在“间隙和漏电距离分析”(Clearance and Creepage Analysis) 对话框中，选择以下零件：
◦ CONTACT-BLADE-TOP1
◦ CONTACT-BLADE-TOP1_MIR
◦ CONTACT-BLADE-TOPA
◦ CONTACT-BLADE-TOPB
◦ CONTACT-BLADE-TOPD
◦ CONTACT-BLADE10
◦ CONTACT-BLADE11
◦ CONTACT-BLADE12
◦ CONTACT-BLADE6
◦ CONTACT-BLADE7
◦ CONTACT-BLADE9
39. 右键单击其中一个选定的零件，然后选择“设置 CTI 值”(Set CTI Value)。
40. 在“设置 CTI 值”(Set CTI Value) 框中，键入 0，并单击 。所选零件的 CTI 值更改为 0。

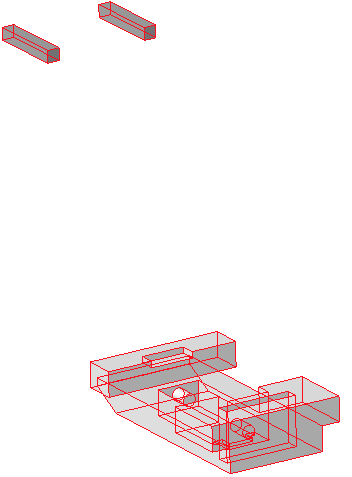

41. 选择图中的以下零件：
◦ DINRAIL-KLEM.PRT
◦ CUBE.PRT
42. 右键单击其中一个选定的零件，然后选择“设置 CTI 值”(Set CTI Value)。
43. 在“设置 CTI 值”(Set CTI Value) 框中，键入 200，并单击 。
44. 清除“仅显示未定义 CTI 值的零件”(Show parts with undefined CTI value only) 复选框。
45. 单击 。“应用 CTI”(Apply CTI) 对话框打开。单击“是”(Yes) 将 CTI 值应用到所有零件。
粘固元件

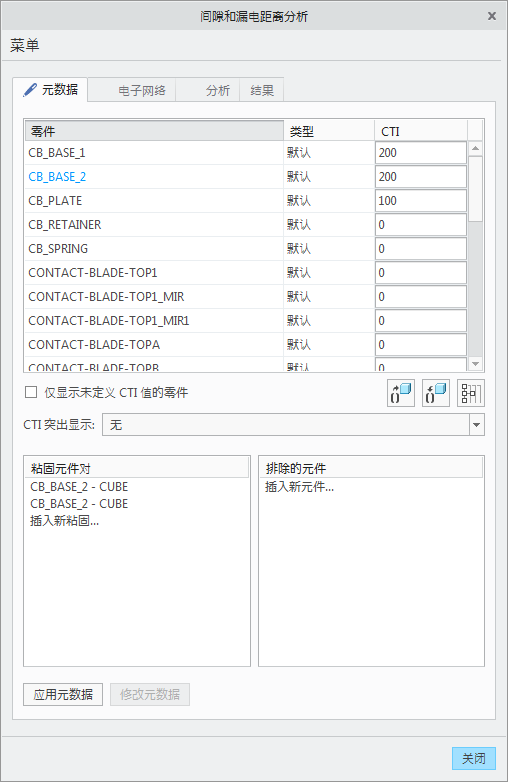

1. 在“粘固元件对”(Cemented Component Pairs) 下，单击“插入新粘固”(Insert new cementation)。“选择”(Select) 对话框打开。
2. 从“模型树”中选择 CB_BASE_2.PRT、CUBE.PRT 和 CUBE.PRT。
3. 在“选择”(Select) 对话框中，单击“确定”(OK) 以在“粘固元件对”(Cemented Component Pairs) 下添加元件。

* 在进行选择时，“选择”(Select) 对话框可能隐藏在 Creo Parametric 窗口的后面。
4. 右键单击 CUBE-CUBE，然后选择“移除”(Remove)。
排除元件
1. 在“排除的元件”(Excluded Components) 下，单击“插入新元件”(Insert new component)。“选择”(Select) 对话框打开。
2. 在“图形中”工具栏中单击 并选择已保存视图 4。这将更改装配的方向。

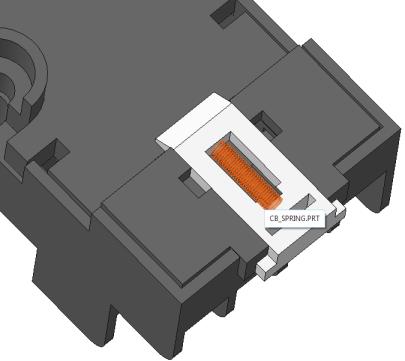

3. 在图形窗口中，选择 CB_SPRING.PRT，然后在“选择”(Select) 对话框中单击“确定”(OK)。
定义零件类型
1. 在“间隙漏电距离分析”(Clearance Creepage Analysis) 对话框的“零件”(Part) 下，选择 CB_SPRING.PRT 和 SPRING.PRT。
2. 右键单击所选零件之一，然后选择“设置零件类型”(Set Part Type) > “弹簧”(Spring) 将零件类型更改为“弹簧”(Spring)。CTI 值更改为 0。

* 具有零件类型“弹簧”(Spring)、“螺钉”(Screw) 或“凸包”(Convex Hull) 的零件的 CTI 值为 0。
3. 在“图形中”工具栏中单击 并选择已保存视图 1。这将更改装配的方向。

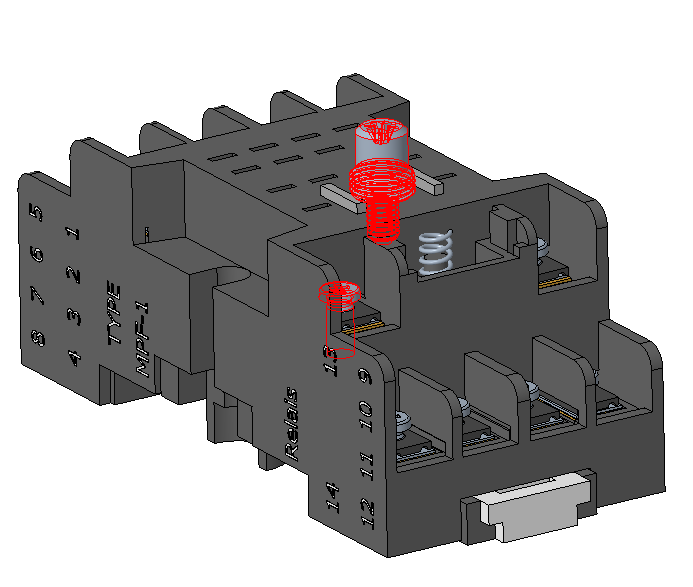

4. 如图所示，在图形窗口中选择 KLEMMSCHRAUBE.PRT 和 SCREW_GB_T_13806_1-1992_A_M2_5_.PRT。
5. 右键单击所选零件之一，然后选择“设置零件类型”(Set Part Type) > “螺钉”(Screw)。
6. 单击“应用元数据”(Apply Meta Data)。“元数据”(Meta Data) 选项卡关闭，“电子网络”(Electric Nets) 选项卡打开。
要修改元数据
在“元数据”(Meta Data) 选项卡中，可以在应用元数据后修改元数据值。
1. 单击“元数据”(Meta Data) > “修改元数据”(Modify Meta Data)。系统将提示您确认是否要修改数据。
2. 单击“是”(Yes)。
3. 在“零件”(Part) 列表中选择 CB_PLATE。
4. 将 CB_PLATE 的 CTI 值更改为 0。
5. 单击“应用元数据”(Apply Meta Data)。“元数据”(Meta Data) 选项卡关闭，“电子网络”(Electric Nets) 选项卡打开。
