练习 9 - 迁移具有族表的零件

1. 在 Windows 资源管理器中，浏览至 <已下载文件位置>\IFXTraining\Legacy_Parts 并将 family_nut.prt 复制到 IFX_custom_lib\myfasteners 文件夹。

如练习 7 - 将继承螺钉紧固件集成到 IFX 库中所述，文件夹 myfasteners 是继承紧固件的文件夹。请确保 Creo Parametric 配置选项 earch_path 指向 myfasteners 目录。

2. 在 Windows 资源管理器中，浏览至 IFX_custom_lib\ifx_catalogs 并打开紧固件实例目录文件 myfasteners.txt

3. 编辑 myfasteners.txt 文件以与下列文件匹配：

4. 保存并关闭 myfasteners.txt。

5. 在 Windows 资源管理器的 <creo 加载点> 中，单击“公用文件”(Common Files) > ifx > “零件”(parts) > ifx_fastener_templates > “螺母”(nuts) > nut_01。nut_01 文件夹随即打开。

6. 打开 nut_01_detail.gif 并注意尺寸。

7. 从 nut_01 文件夹中将文件 nut_01.dat 复制到 IFX_custom_lib\ifx_fastener_data。

8. 在 Windows 资源管理器中，浏览至 IFX_custom_lib\ifx_fastener_data 文件夹，然后将文件 nut_01.dat 重命名为 family_nut.dat。

9. 打开 family_nut.dat。

10. 在 Creo Parametric 中，打开 IFX_custom_lib\myfasteners\amily_nut.prt，然后选择“类属模型”(The generic)。

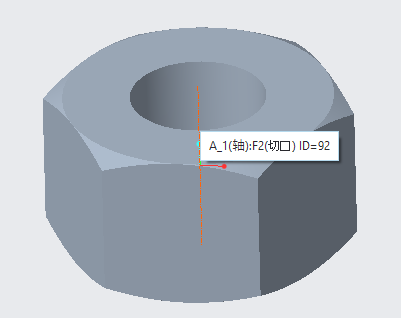

11. 请注意 family_nut.prt 中的轴 ID。

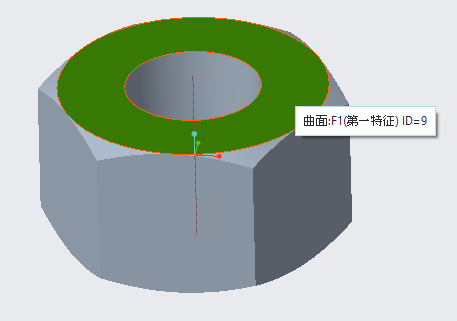

12. 请注意 family_nut.prt 中的匹配曲面 ID。

13. 单击“工具”(Tools) > “族表”(Family Table)，请注意以下详细信息：

14. 编辑 family_nut.dat 以匹配以下文件，并注意以下内容：

◦ SURFACE 的编号应匹配 family_nut.prt 中的匹配曲面 ID

◦ AXIS 的编号应匹配 family_nut.prt 中的轴 ID

◦ 对于 INFO，您可能希望将 My Nut Family 替换为您的名称。

15. 保存并关闭 family_nut.dat。

16. 在 Windows 资源管理器中，单击 <creo 加载点> 中的“共用文件”(Common Files) > ifx > “文本”(text) > usascii。

17. 在 usascii 文件夹中，打开库转换文件 ifx_translation.txt，然后向文件添加以下帮助文本。

family_nut.HelpText

Migrated Family Table of Nuts

通过 Creo Parametric 更新要读取的文件后，有时需要重新启动 Creo Parametric。

18. 保存并关闭 ifx_translation.txt。

19. 重新启动 Creo Parametric。

20. 将工作目录设置为 <已下载文件位置>\IFXTraining\Migration_asm。

21. 打开 ifx_migration.asm。

22. 可以使用 Creo Intelligent Fastener 来选择参考以放置带螺母的新紧固件。当“螺钉紧固件定义”(Screw Fastener Definition) 对话框打开后，请在“目录”(Catalog) 列表中选择“我的紧固件”(My Fasteners)，并注意以下内容：

◦ “我的螺母族”(My Nut Family) 位于“螺母”(Nut) 列表中。

◦ 工具提示为“已迁移的螺母族表”(Migrated Family Table of Nuts)。

23. 完成紧固件的放置，然后关闭装配而不进行保存。
