练习 7 - 将继承螺钉紧固件集成到 IFX 库中
1. 使用 Windows 资源管理器，按照下列步骤确认您具有配置文件夹的“写入”权限：
a. 从 <creo 加载点> 中单击“公用文件”(Common Files) > ifx。ifx 文件夹随即打开。
b. 右键单击 configuration 文件夹，然后选择“属性”(Properties)。
c. 在“安全”(Security) 选项卡上，确认您具有配置文件夹的“写入”权限。如果您没有“写入”权限，请予以添加或联系您的管理员。
2. 使用 Windows 资源管理器创建文件夹 IFX_custom_lib。只要您具有文件夹的“写入”权限，即可在任何位置创建文件夹。IFX_custom_lib 是新的自定义库。
3. 从 <creo 加载点> 中单击“公用文件”(Common Files) > ifx > “零件”(parts)。parts 文件夹随即打开。
4. 从 parts 将 ifx_catalogs 和 ifx_fastener_data 文件夹及其所有子文件夹复制到 IFX_custom_lib。
5. 启动 Creo Parametric。
6. 单击“文件”(File) > “选项”(Options) > “配置编辑器”(Configuration Editor) 并将配置选项 show_selected_item_id 设置为 yes。单击“确定”(OK)。
7. 将工作目录设置为 <已下载文件位置>\IFXTraining\Migration_asm。
8. 打开 ifx_migration.asm。您必须打开装配才能访问 Creo Intelligent Fastener 功能。
9. 在
Creo Parametric 中，单击
“工具”(Tools) >
Intelligent Fastener >
“选项”(Options)。
“Intelligent Fastener 选项”(Intelligent Fastener Options) 对话框随即打开。
10. 选择“常规”(General) 选项 PATH_ABS_LIBRARY，单击“浏览”(Browse)，然后浏览到 IFX_custom_lib 并单击“打开”(Open)。该路径随即显示在“值”(Value) 框中。单击“确定”(OK)。
11. 在 Windows 资源管理器中，浏览至 IFX_custom_lib 并创建 myfasteners 文件夹。
12. 在 Creo Parametric 中，单击“文件”(File) > “选项”(Options) > “配置编辑器”(Configuration Editor)，然后键入完整路径名称或使用“浏览”(Browse)，以将配置选项 search_path 设置为指向 myfasteners 文件夹。单击“确定”(OK)。
13. 在 Windows 资源管理器中，浏览至 <已下载文件位置>\IFXTraining\Legacy_Part 并复制 m6x60-din931.prt、m6x70-din931.prt 和 m6x75-din931.prt 到新的自定义文件夹 myfasteners。
14. 在 Windows 资源管理器中，浏览至 IFX_custom_lib\ifx_catalogs 并创建一个新的紧固件实例目录文件 myfasteners.txt
15. 编辑 myfasteners.txt 文件以与下列文件匹配：
16. 保存并关闭 myfasteners.txt。
17. 从 IFX_custom_lib\ifx_fastener_data 文件夹中，复制 iso4017-8_8.dat 并将其重命名为 legacy_fasteners.dat
18. 编辑 legacy_fasteners.dat 以匹配以下文件：
!----------------------------------------------------------------------! ISO 4017 - 8.8!! Hexagon head screw, fully threaded, product grades A and B! Sechskantschraube mit Gewinde bis Kopf, Produktklassen A und B!---------------------------------------------------------------------- |
SCREWTYPE | 21 |
UNIT | MM |
|
SURFACE | 126 |
AXIS | 85 |
CBSCR | DIN974-2 R1 |
INFO | ISO 4017 - 8.8 |
|
SYMBOL | STRING | DN | LG | S | K | DG | P |
INSTANCE | STRING | DN | LG | S | K | DG | P |
m6x60-din931 | M6 | 6 | 60 | 10 | 4 | 5 | 1 |
m6x70-din931 | M6 | 6 | 70 | 10 | 4 | 5 | 1 |
m6x75-din931 | M6 | 6 | 75 | 10 | 4 | 5 | 1 |
|  必须按 TAB 键来分隔 DAT 文件中的值。 |
19. 保存 legacy_fasteners.dat 但不关闭它。
20. legacy_fasteners.dat 文件需要紧固件的曲面 ID 和轴 ID。执行以下步骤来标识 ID：
a. 在 Creo Parametric 中，打开 m6x60-din931.prt。

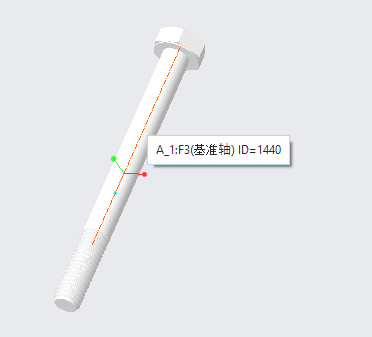

b. 在图形窗口中，将鼠标指针移动到轴上，并记下 ID 1440。

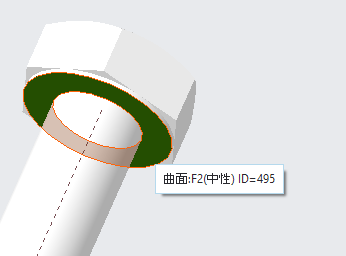

c. 同样，将鼠标指针移动到紧固件头部，并记下 ID 495。
d. 打开 m6x70-din931.prt 和 m6x75-din931.prt 并获取它们的曲面和轴 ID。
21. 在 legacy_fasteners.dat 中键入唯一的曲面 ID 和轴 ID。
SURFACE | 495 | 495 |
AXIS | 1440 | 1444 |
22. 在 Windows 资源管理器中，单击 <creo 加载点> 中的“共用文件”(Common Files) > ifx > “配置”(configuration)。
23. 在 Configuration 文件夹中，打开 ifx_screw_data.cfg。查看 Diameters of couterbores 部分以验证 CBSCR 是否适用于 M6 紧固件。关闭文件。
24. 在 legacy_fastners.dat 中，将名称 INFO 从 ISO 4017 - 8.8 更改为 New Legacy Fasteners。您的文件应与下列文件相匹配：
!----------------------------------------------------------------------! ISO 4017 - 8.8!! Hexagon head screw, fully threaded, product grades A and B! Sechskantschraube mit Gewinde bis Kopf, Produktklassen A und B!---------------------------------------------------------------------- |
SCREWTYPE | 21 |
UNIT | MM |
|
SURFACE | 495 | 495 |
AXIS | 1440 | 1444 |
CBSCR | DIN974-2 R1 |
INFO | New Legacy Fasteners |
|
SYMBOL | STRING | DN | LG | S | K | DG | P |
INSTANCE | STRING | DN | LG | S | K | DG | P |
m6x60-din931 | M6 | 6 | 60 | 10 | 4 | 5 | 1 |
m6x70-din931 | M6 | 6 | 70 | 10 | 4 | 5 | 1 |
m6x75-din931 | M6 | 6 | 75 | 10 | 4 | 5 | 1 |
25. 保存并关闭 legacy_fasteners.dat。
26. 在 Windows 资源管理器中，浏览至 IFX_custom_lib\ifx_catalogs，打开 ifx_catalogs.txt 并将 myfasteners 添加到文件的 #screws 截面。您的文件应与下列文件相匹配：
#screws |
myfasteners |
mm |
mm-HV |
mm-Fine |
inch |
inch-structural |
ANSI-ENGLISH |
ANSI-METRIC |
ISO |
JIS |
HoloKrome |
|
#pins |
mm |
inch |
ISO |
JIS |
HoloKrome |
27. 保存并关闭 ifx_catalogs.txt。
28. 在 Windows 资源管理器中，单击 <creo 加载点> 中的“共用文件”(Common Files) > ifx > “文本”(text) > usascii。
29. 在 usascii 文件夹中，打开库转换文件 ifx_translation.txt，然后向文件添加以下帮助文本。
myfasteners.Label |
My Fasteners |
My Fasteners |
|
myfasteners.HelpText |
My Fasteners Library |
My Fasteners Library |
|
legacy_fasteners.HelpText |
Converted Legacy Fasteners |
Converted Legacy Fasteners |
30. 保存并关闭 ifx_translation.txt。
31. 重新启动 Creo Parametric。
32. 将工作目录设置为 <已下载文件位置>\IFXTraining\Migration_asm。
33. 打开 ifx_migration.asm。
34. 使用 Creo Intelligent Fastener 选择参考以放置新的紧固件。“螺钉紧固件定义”(Screw Fastener Definition) 对话框打开后，请注意以下变化：
◦ “我的紧固件”(My Fasteners) 位于“目录”(Catalog) 列表中，工具提示为“我的紧固件库”(My Fasteners Library)。
◦ “新的继承紧固件”(New Legacy Fasteners) 位于“螺钉”(Screw) 列表中，工具提示为“已转换的继承紧固件”(Converted Legacy Fasteners)。
◦ “螺纹”(Thread) 直径 M6 的长度值为 60、70 和 75。
35. 完成紧固件的放置，然后关闭装配而不进行保存。
36. 单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。“拭除未显示的”(Erase Not Displayed) 对话框打开。
37. 单击“确定”(OK) 以拭除内存中的所有文件。
