使用精加工和残料精加工参数
观看视频，了解如何使用精加工和残料精加工参数。本教程将分步指导您创建 HSM 精加工和残料精加工序列。
使用精加工选项
1. 打开 MFG0001.ASM 装配。
2. 在“模型树”中单击 Mill window 1，然后单击 编辑定义。“铣削窗口”(Mill Window) 选项卡随即打开。
3. 在“选项”(Options) 选项卡上，选择“在窗口围线上”(On window contour)，然后单击“确定”(OK)。
4. 在“模型树”中单击序列 FINISH_SMART_CUTS，然后单击 编辑定义。“HSM 精加工”(HSM Finish) 选项卡随即打开。
5. 单击 ，然后选择刀具直径为 20 mm 的 KF20_ISO50 刀具。
6. 在“参考”(References) 选项卡上，单击“铣削窗口”(Mill window) 收集器并在模型树中选择 Mill Window 1。

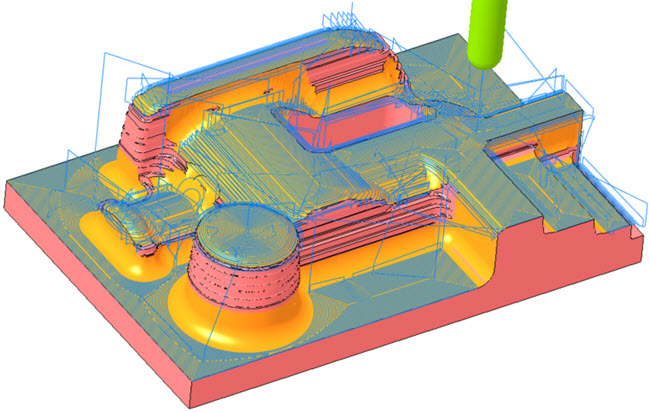

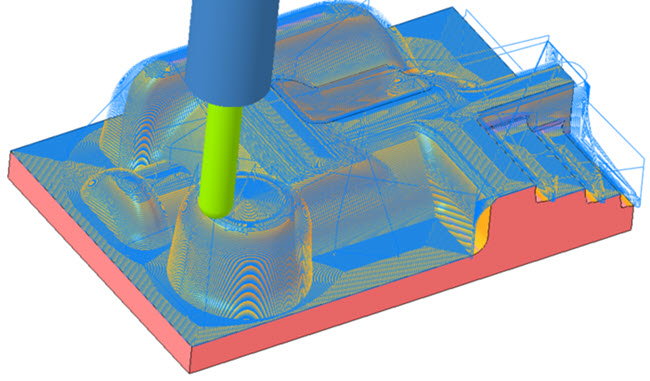

7. 在“参数”(Parameters) 选项卡上，根据刀具直径自动填充参数。要优化刀具路径，请为下列参数设置如下值：
◦ “跨距”(STEP_OVER) = 0.5
◦ “精加工选项”(FINISH_OPTION) =“智能切口”(SMART_CUTS)
◦ “切削类型”(CUT_TYPE) =“顺铣”(CLIMB)
8. 单击 旁边的箭头，然后单击 。“材料移除”(Material Removal) 选项卡随即打开。
9. 在“材料移除”(Material Removal) 选项卡上，单击“坯件模型”(Stock Model) > “打开处理中的坯件”(Open In-Process Stock)。“加载坯件”(Load Stock) 对话框随即打开。
10. 选择 rest_rough.bin，然后单击“打开”(Open)。
11. 单击 打开“仿真显示”(Simulation Display) 对话框。
12. 单击 播放仿真。
13. 在“材料移除”(Material Removal) 选项卡上，单击 。
14. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 8-13：
◦ “跨距”(STEP_OVER) = 1
◦ “倾斜角度起始”(SLOPE_ANGLE_START) = 0
◦ “倾斜角度结束”(SLOPE_ANGLE_END) = 40

* 从 0 开始的斜坡角度表示仅加工浅区域。
15. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 8-13：
◦ “跨距”(STEP_OVER) = 1
◦ “倾斜角度起始”(SLOPE_ANGLE_START) = 38
◦ “倾斜角度结束”(SLOPE_ANGLE_END) = 90

* 以 90 结尾的斜坡角度表示仅加工陡区域。
16. 单击“HSM 精加工”(HSM Finish) 选项卡上的“确定”(OK) 在来完成序列。
17. 在“模型树”中单击序列 FINISH_CONSTANT_Z，然后单击 编辑定义。“HSM 精加工”(HSM Finish) 选项卡随即打开。

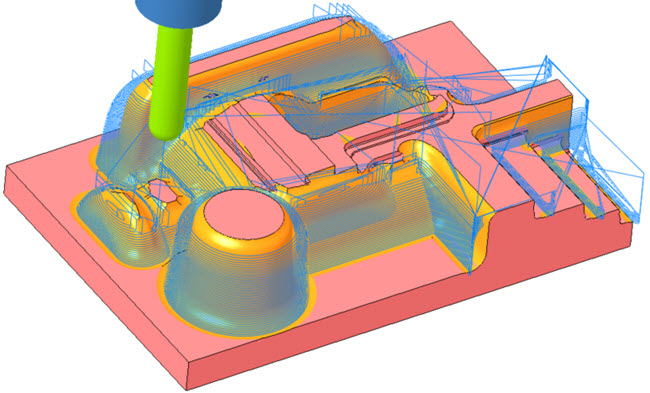

18. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 8-13：
◦ “跨距”(STEP_OVER) = 5
◦ “精加工选项”(FINISH_OPTION) =“恒定 Z”(CONSTANT_Z)
◦ “切削类型”(CUT_TYPE) =“顺铣”(CLIMB)
◦ “引导半径”(LEAD_RADIUS) = 15

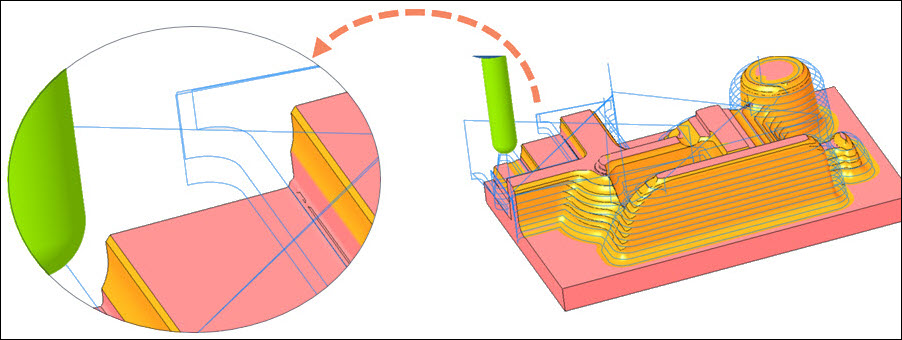

◦ “切削_进刀_退刀_延拓”(CUT_ENTRY_EXIT_EXT) =“水平相切弧”(HORIZONTAL_TANG_ARC)

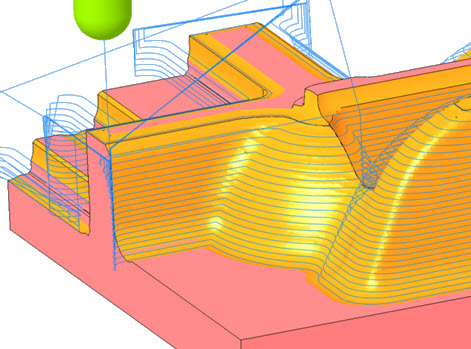

19. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 8-13：
◦ “陡跨距”(STEEP_STEP_OVER) = 2

* 设置“陡跨距”(STEEP_STEP_OVER) 参数时，将忽略陡区域的“跨距”(STEP_OVER) 值。
20. 单击“HSM 精加工”(HSM Finish) 选项卡上的“确定”(OK) 在来完成序列。
21. 在“模型树”中单击序列 FINISH_PARALLEL_CUT，然后单击 编辑定义。“HSM 精加工”(HSM Finish) 选项卡随即打开。

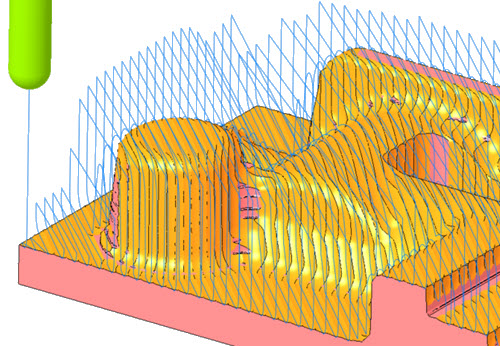

22. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 8-13：
◦ “跨距”(STEP_OVER) = 5
◦ “精加工选项”(FINISH_OPTION) =“平行切口”(PARALLEL_CUTS)
◦ “切削类型”(CUT_TYPE) =“顺铣”(CLIMB)
◦ “切削角度”(CUT_ANGLE) = 45
◦ “引导半径”(LEAD_RADIUS) = 15
◦ “切削_进刀_退刀_延拓”(CUT_ENTRY_EXIT_EXT) =“竖直相切弧”(VERTICAL_TANG_ARC)
23. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 8-13：
◦ “切削类型”(CUT_TYPE) =“转弯_急转”(ZIG_ZAG)
◦ “优化角度”(OPTIMAL_ANGLE) =“是”(YES)

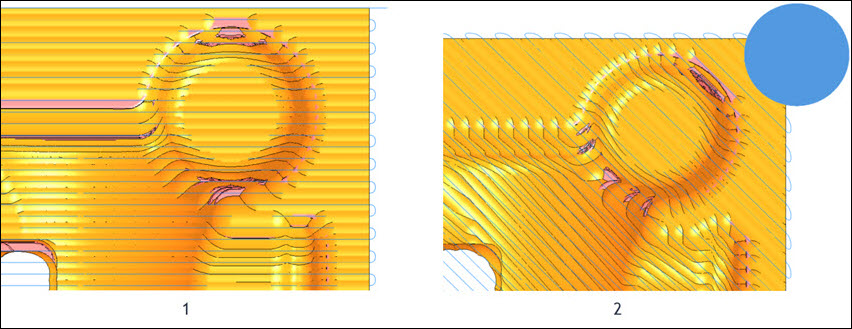

1. “优化角度”(OPTIMAL_ANGLE) 设置为“是”(YES)。
2. “优化角度”(OPTIMAL_ANGLE) 设置为“否”(NO)。
24. 单击“HSM 精加工”(HSM Finish) 选项卡上的“确定”(OK) 在来完成序列。
25. 在“模型树”中单击序列 FINISH_CONSTANT_CUSP，然后单击 编辑定义。“HSM 精加工”(HSM Finish) 选项卡随即打开。

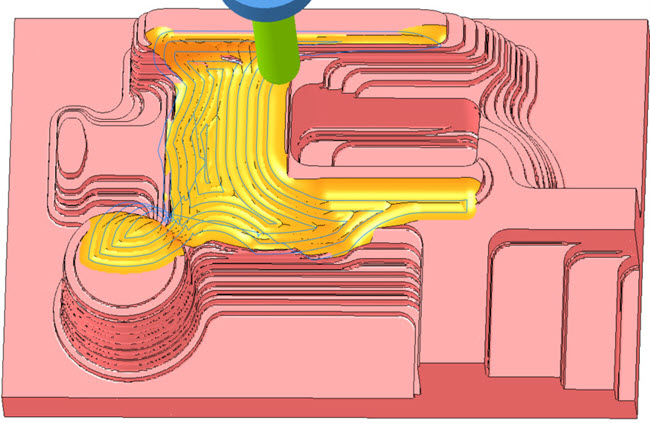

26. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 8-13：
◦ “跨距”(STEP_OVER) = 5
◦ “切削类型”(CUT_TYPE) =“顺铣”(CLIMB)
◦ “精加工选项”(FINISH_OPTION) =“恒定尖点”(CONSTANT_CUSP)
◦ “螺旋扫描方向”(SPIRAL_SCAN_DIRECTION) =“从内向外”(INSIDE_OUT)

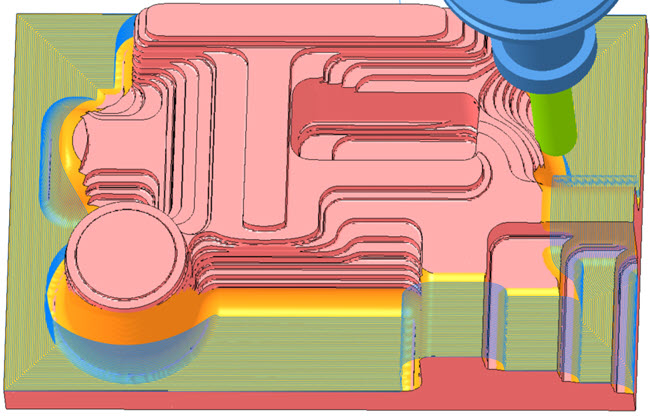

27. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 8-13：
◦ “螺旋扫描方向”(SPIRAL_SCAN_DIRECTION) =“从外向内”(OUTSIDE_IN)
◦ “刀痕高度”(SCALLOP_HGT) = 0.01

* “刀痕高度”(SCALLOP_HGT) 参数值越小，精加工越平滑。

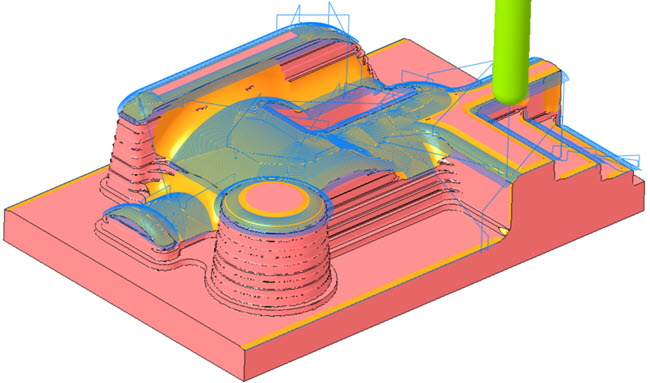

28. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 8-13：
◦ “倾斜角度起始”(SLOPE_ANGLE_START) = 0.1
◦ “倾斜角度结束”(SLOPE_ANGLE_END) = 45

* 斜坡角度大于 0 表示平整面排除在路径计算之外。
29. 单击“HSM 精加工”(HSM Finish) 选项卡上的“确定”(OK) 在来完成序列。

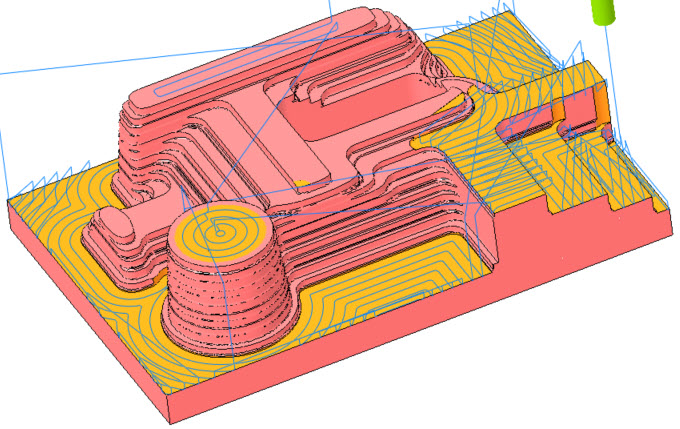

30. 在“模型树”中单击序列 FINISH_FLAT_LANDS，然后单击 编辑定义。“HSM 精加工”(HSM Finish) 选项卡随即打开。
31. 单击 ，然后选择刀具直径为 12 mm 的 HOLDER_END_MILL 刀具。
32. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 8-13：
◦ “跨距”(STEP_OVER) = 6
◦ “精加工选项”(FINISH_OPTION) =“平整面”(FLAT_LANDS)
◦ “刀痕高度”(SCALLOP_HGT) = 0.01
使用精切类型选项
1. 在“模型树”中单击序列 FINISH_CUT_TYPE，然后单击 编辑定义。“HSM 精加工”(HSM Finish) 选项卡随即打开。
2. 单击 ，然后选择刀具直径为 12 mm 的 HOLDER_END_MILL 刀具。
3. 在“参考”(References) 选项卡上，单击“铣削窗口”(Mill window) 收集器并在模型树中选择 Mill Window 2。
4. 在“参数”(Parameters) 选项卡上，根据刀具直径自动填充参数。要优化刀具路径，请为下列参数设置如下值：
◦ “跨距”(STEP_OVER) = 5
◦ “精加工选项”(FINISH_OPTION) =“恒定 Z”(CONSTANT_Z)
◦ “切削类型”(CUT_TYPE) =“顺铣”(CLIMB)
◦ “起始高度”(START_HEIGHT) = 40
◦ “结束高度”(END_HEIGHT) = 10
5. 单击 旁边的箭头，然后单击 。“材料移除”(Material Removal) 选项卡随即打开。
6. 在“材料移除”(Material Removal) 选项卡上，单击“坯件模型”(Stock Model) > “打开处理中的坯件”(Open In-Process Stock)。“加载坯件”(Load Stock) 对话框随即打开。
7. 选择 rest_rough.bin，然后单击“打开”(Open)。
8. 单击 打开“仿真显示”(Simulation Display) 对话框。
9. 单击 播放仿真。

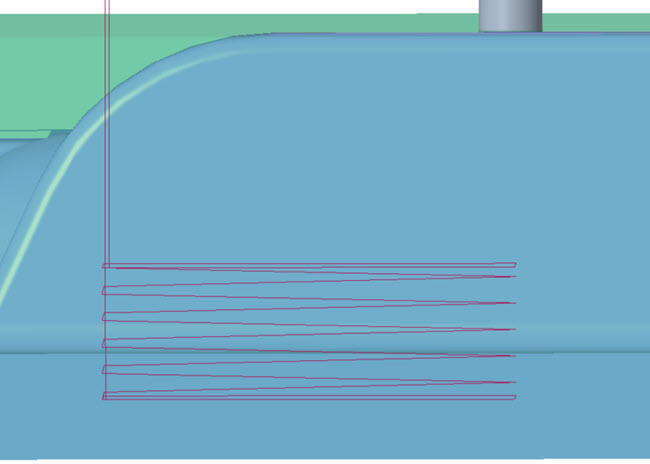

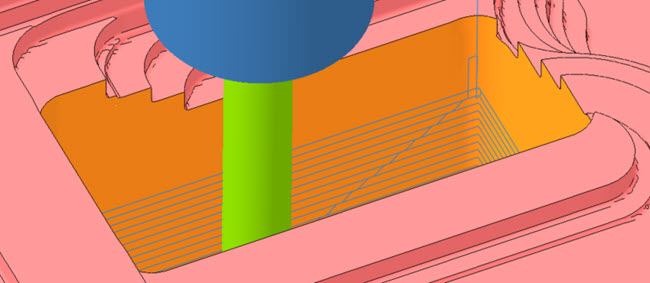

* 当“切削类型”(CUT_TYPE) 设置为“顺铣”(CLIMB) 时，可观察到 S 型连接。
10. 单击“材料移除”(Material Removal) 选项卡上的“关闭”(Close)。
11. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 5-10：
◦ “陡跨距”(STEEP_STEP_OVER) = -
◦ “切削类型”(CUT_TYPE) =“螺旋”(SPIRAL)
12. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值，然后重复步骤 5-10：
◦ “切削类型”(CUT_TYPE) =“逆铣”(UPCUT)

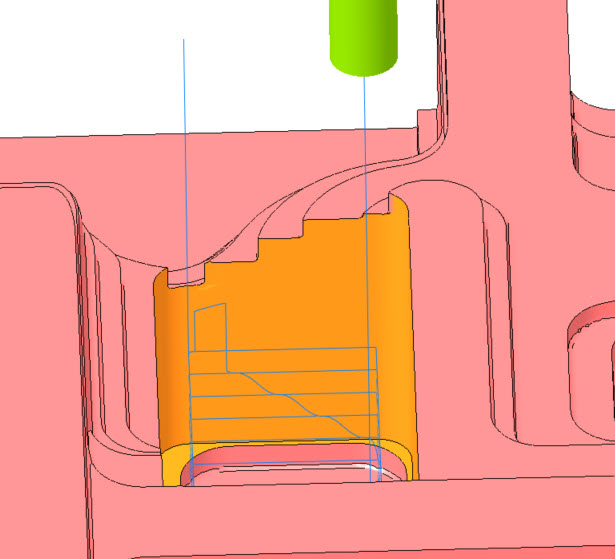

* 当“切削类型”(CUT_TYPE) 设置为“逆铣”(UPCUT) 时，可观察到 S 型连接。
使用残料精加工选项
1. 在“模型树”中单击序列 REST_FINISH_PENCIL，然后单击 编辑定义。“HSM 残料精加工”(HSM Rest Finish) 选项卡随即打开。
2. 单击 ，然后选择刀具直径为 12 mm 的 KF12_ISO50 刀具。
3. 在“参考”(References) 选项卡上，单击“铣削窗口”(Mill window) 收集器并在模型树中选择 Mill Window 1。
4. 在“参数”(Parameters) 选项卡上，根据刀具直径自动填充参数。要优化刀具路径，请为下列参数设置如下值：
◦ “跨距”(STEP_OVER) = 1
◦ “精加工选项”(FINISH_OPTION) =“笔式切削”(PENCIL_CUT)
5. 单击“确定”(OK) 完成序列 REST_FINISH_PENCIL。

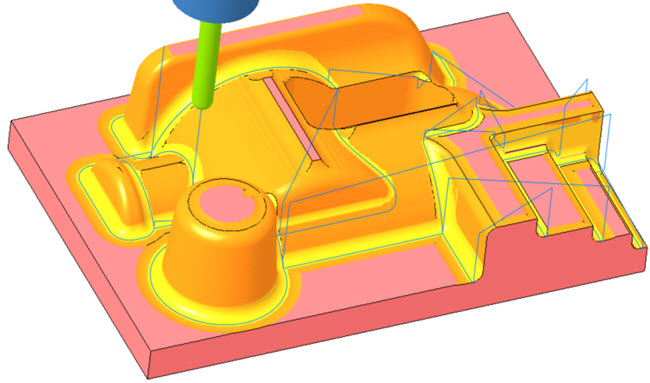

6. 按住 CTRL 键，然后单击序列 FINISH_SMART_CUTS 和 REST_FINISH_PENCIL。
7. 单击 以打开“材料移除”(Material Removal) 选项卡。
8. 在“材料移除”(Material Removal) 选项卡上，单击“坯件模型”(Stock Model) > “打开处理中的坯件”(Open In-Process Stock)。“加载坯件”(Load Stock) 对话框随即打开。
9. 选择 rest_rough.bin，然后单击“打开”(Open)。
10. 单击 打开“仿真显示”(Simulation Display) 对话框。
11. 单击 播放仿真。
12. 单击“材料移除”(Material Removal) 选项卡上的“关闭”(Close)。
13. 在“模型树”中单击序列 REST_FINISH_PENCIL，然后单击 编辑定义。“HSM 残料精加工”(HSM Rest Finish) 选项卡随即打开。

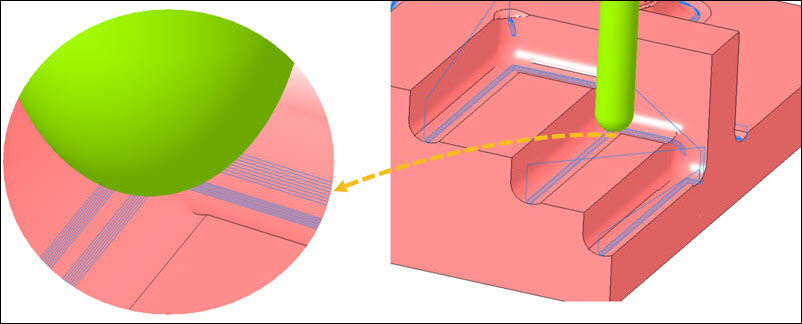

14. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值：
◦ “跨距”(STEP_OVER) = 0.1
◦ “多次铅笔切削走刀”(MULTI_PENCIL_PASSES) = 10
15. 单击“确定”(OK) 完成序列 REST_FINISH_PENCIL，然后重复步骤 6-12。
16. 在“模型树”中单击序列 REST_FINISH_CONSTANT_CUSP，然后单击 编辑定义。“HSM 残料精加工”(HSM Rest Finish) 选项卡随即打开。
17. 单击 ，然后选择刀具直径为 12 mm 的 KF12_ISO50 刀具。
18. 在“参考”(References) 选项卡上，单击“参考切削刀具”(Reference Cutting Tool) 收集器并选择刀具 KF20_ISO50。
19. 在“参考”(References) 选项卡上，单击“铣削窗口”(Mill window) 收集器并在模型树中选择 Mill Window 1。
20. 在“参数”(Parameters) 选项卡上，根据刀具直径自动填充参数。要优化刀具路径，请为下列参数设置如下值：
◦ “跨距”(STEP_OVER) = 0.5
◦ “切削类型”(CUT_TYPE) =“顺铣”(CLIMB)
◦ “精加工选项”(FINISH_OPTION) =“恒定尖点”(CONSTANT_CUSP)

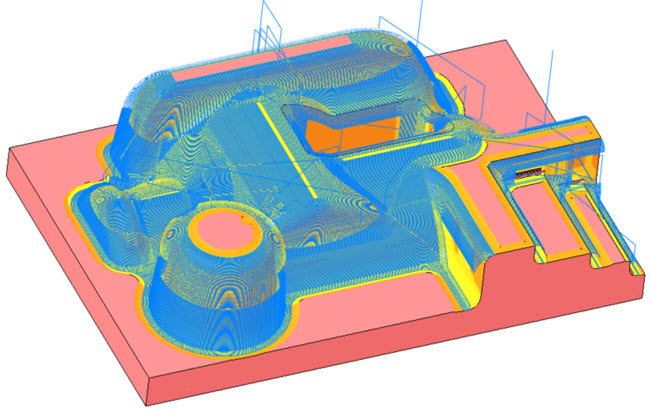

21. 单击“确定”(OK) 完成序列 REST_FINISH_CONSTANT_CUSP。
22. 按住 CTRL 键，然后单击序列 FINISH_SMART_CUTS 和 REST_FINISH_CONSTANT_CUSP。
23. 单击 以打开“材料移除”(Material Removal) 选项卡。
24. 在“材料移除”(Material Removal) 选项卡上，单击“坯件模型”(Stock Model) > “打开处理中的坯件”(Open In-Process Stock)。“加载坯件”(Load Stock) 对话框随即打开。
25. 选择 rest_rough.bin，然后单击“打开”(Open)。
26. 单击 打开“仿真显示”(Simulation Display) 对话框。
27. 单击 播放仿真。
28. 单击“材料移除”(Material Removal) 选项卡上的“关闭”(Close)。
29. 在“模型树”中单击序列 REST_FINISH_CONSTANT_CUSP，然后单击 编辑定义。“HSM 残料精加工”(HSM Rest Finish) 选项卡随即打开。

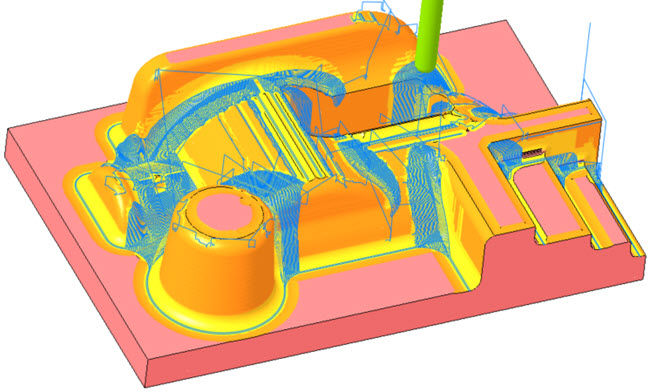

30. 在“参数”(Parameters) 选项卡上，为下列参数设置如下值：
◦ “余料区域偏移”(REST_AREA_OFFSET) = 5
31. 单击“确定”(OK) 完成序列 REST_FINISH_CONSTANT_CUSP，然后重复步骤 21-28。
