示例 - Creo Simulation Live 中的外部流体流动仿真
在对外部流体流动进行仿真时，模型位于封闭体的内部。流体流经封闭体以及模型周围。要研究此类流动，请使用外部流体流动仿真研究。请参见下面的赛车示例。

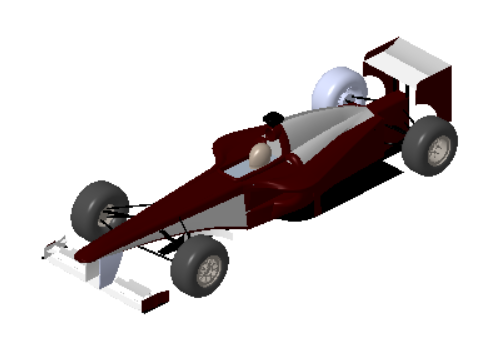

本示例将于汽车周围创建一个封闭体。该封闭体表示气流流经的虚拟风洞。要尝试该示例，请从此处下载示例装配模型。将压缩文件 SimLiveExampleExternalFluidSimulation.zip 解压缩至本地文件夹。打开装配模型 f1_car.asm。
要运行外部流体流动仿真研究，请执行以下步骤：
1. 单击“实时仿真” (Live Simulation)。单击“添加仿真”(Add Simulation) > “流体仿真研究”(Fluid Simulation Study)。单击“研究”(Study) 旁的箭头 ，然后选择“瞬态模式”(Transient Mode) 复选框。随即将创建一个默认名称为 Fluid1 (transient) 的流体仿真研究节点并于仿真树中列出。
2. 单击“流体域” (Fluid Domain) > “外围体积块”(Enclosure Volume)。“外围体积块”(Enclosure Volume) 选项卡随即打开。
3. 单击“偏移”(Offsets)。为除底面外的所有封闭体曲面添加线性偏移。在本示例中，汽车前方曲面的偏移值为 1.0，后方曲面的偏移值为 2.5，顶部及两侧曲面的偏移值为 0.5，底面的偏移值为 0。
线性偏移
值
+X
0.5
-X
0.5
+Y
0.5
-Y
0
+Z
1
-Z
2.5
在此示例中，所有偏移均采用装配的单位制 MKS/SI。如果使用其他单位制，请根据需要转换偏移。
有关外围体积块定义方法的详细信息，请参阅本主题结尾处“相关链接”中的“定义外围体积块”主题。

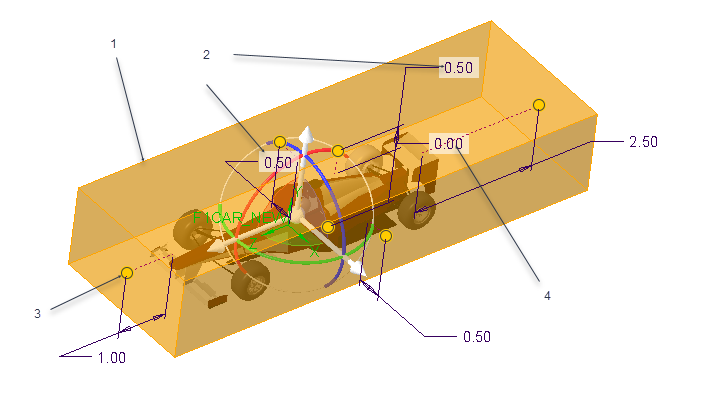

1. 外围体积块
2. 编辑偏移值。
3. 拖动拖动器以更改偏移值
4. 汽车到底面的偏移值为 0

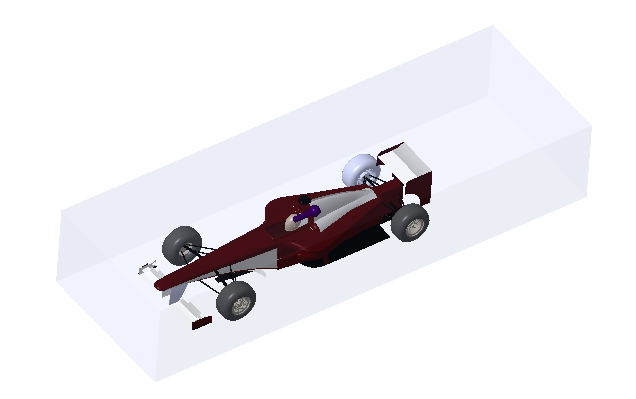

单击“确定”。如下所示，系统将在汽车周围创建一个透明的封闭体积块。使用配置选项 enclosure_volume_transparency 更改封闭体的透明度。有效值为 0 到 1。默认值为 0.92(92 %)。值越高，外围体积块的透明度越好。
4. 流体域显示在仿真树中。右键单击并选择“编辑材料”(Edit Materials)。“材料”(Materials) 对话框随即打开。从材料目录的流体材料文件夹中选择 air.mtl。单击“确定”(OK) 将材料分配给外围体积块。
5. 将以下边界条件分配给模型：
◦ 流动速度 - 单击“实时仿真”(Live Simulation) > “流动速度”(Flow Velocity)。选择汽车前方的封闭体面。选择“方向分量”(Directional components)。将 Z 方向上的速度值指定为 -25 m/s。
◦ 出口压力 - 单击“实时仿真”(Live Simulation) > “出口压力”(Outlet Pressure)。选择封闭体的背面并指定值 0 Pa。
◦ 滑动对称 - 单击“实时仿真”(Live Simulation) > “滑动对称”(Slip Symmetry)。选择顶部及两侧曲面。单击“确定”。
1. 定义入口曲面的流动速度
2. 定义出口曲面处的出口压力
3. 应用于顶部及两侧曲面的滑动对称

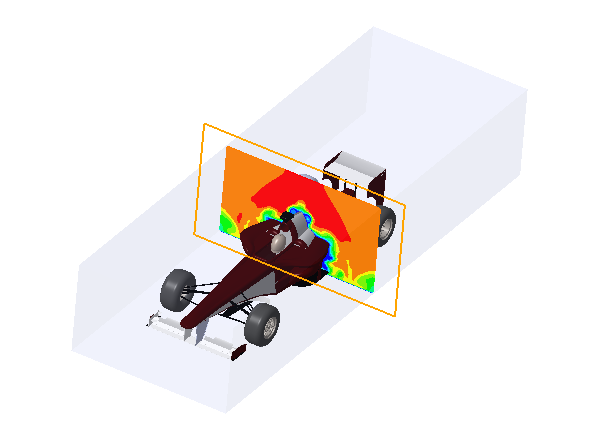

6. 通过单击 “仿真”(Simulate) 来启动实时仿真。图形窗口中将显示流体分析的实时结果。

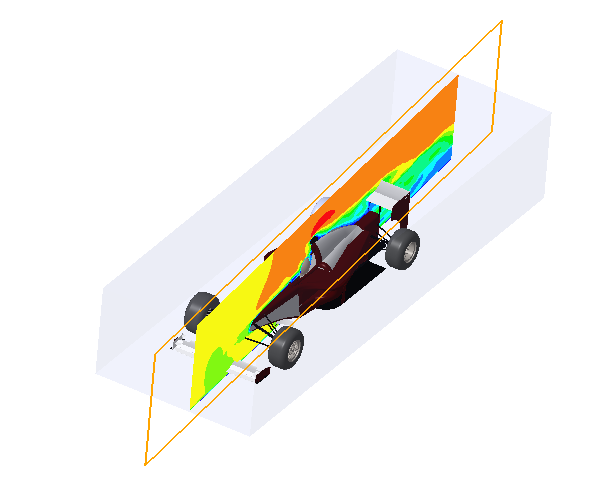

使用各种显示选项来控制结果的显示方式并探究结果的变化。下图已将截平面旋转 90 度。
