在结果中显示截平面 - Creo Simulation Live
截平面是用于在特定平面上显示体积块内部结果的实用工具。流体结果分析将 XY 平面用作默认平面。使用“显示选项”(Display Options) 选项卡上的 “截平面”(Cut Plane) 可移动其上显示有结果的平面。可通过线性偏移移动平面，或通过三条旋转轴中的任意一条旋转平面。
移动或旋转截平面
1. 要移动或旋转截平面，首先应确保在屏幕右下角选择“流体对象”(Fluid Objects) 作为选择过滤器。默认情况下，截平面会出现在模型中。
2. 单击模型。将出现一个拖动器。

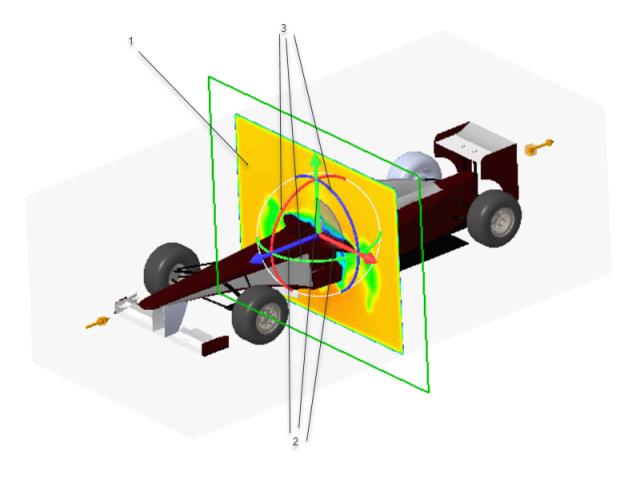

1. 默认位置的截平面
2. 线性控制滑块
3. 弧形或旋转控制滑块
3. 使用线性控制滑块在线性方向上移动截平面，或使用弧形控制滑块来旋转截平面。也可双击偏移尺寸值，然后键入所需的截平面移动值。

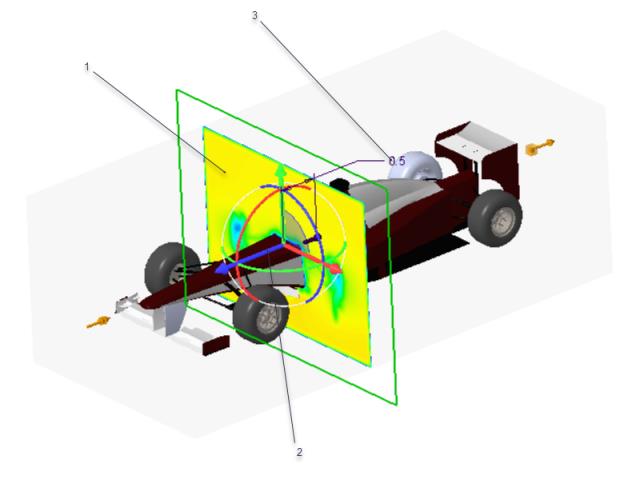

在本示例中，平面沿 Z 轴移动 0.5 个单位。
1. 沿 Z 方向移动的截平面
2. 用于沿 Z 轴移动截平面的线性控制滑块
3. 截平面所移动的线性偏移尺寸。如果需要，可双击并更改偏移值。

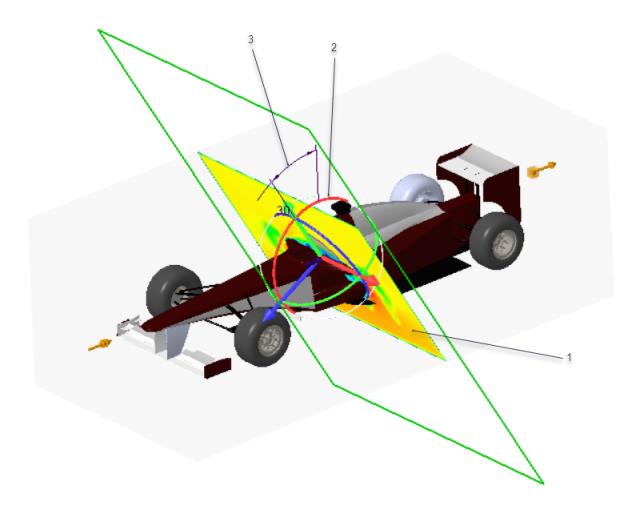

在以下示例中，使用弧形或旋转拖动器控制滑块将截平面旋转 30 度。
1. 旋转 30 度的截平面
2. 用于旋转截平面的弧形控制滑块
3. 平面所旋转的旋转偏移尺寸。如果需要，可双击并更改偏移值。
要停止显示截平面，请单击 “截平面”(Cut Plane)。要将截平面移回其默认位置，请在模型上单击鼠标右键，然后单击“重置”(Reset)。
也可使用在 Creo Parametric 中创建的横截面来查看模型内特定平面上的结果。当 Creo Parametric 横截面启用时，“截平面”(Cut Plane) 显示选项不可用。启用的横截面充当截平面，可使用标准 Creo Parametric“编辑定义”(Edit Definition) 方法对其进行编辑或移动 - 无需从选择过滤器中选择“流体对象”(Fluid Objects)。
