滑动对称 - Creo Simulation Live
在流体仿真研究中，可将滑动对称边界条件施加于曲面、曲面集或者整个零件或主体。将滑动对称施加于壁时，流体会沿着壁无摩擦流动，而不是在壁处停止。
要定义滑动对称边界条件
1. 单击
“滑动对称”(Slip Symmetry)。
“滑动对称”(Slip Symmetry) 对话框随即打开。
2. 选择要对施加滑动对称的曲面。选定曲面即会显示在“曲面”(Surfaces) 收集器中。
单击鼠标右键并选择“删除”(Delete) 或“全部删除”(Delete All)，从“曲面”(Surfaces) 收集器中移除一个或多个曲面。
3. 单击“确定”(OK)，创建滑动对称边界条件。
示例：滑动对称边界条件
下列示例显示了风洞中的赛车。沿 -Z 轴的输入速度为 -30 m/sec。如果未将滑动对称施加于封闭体的两个平行壁和顶壁，则壁处的流动速度为 0，如图所示。蓝线指示速度值为零，因为求解器将封闭体的壁视为实体几何。
1. 沿 Z 轴的入口流动速度为 –30 m/sec
2. 未施加滑动对称的壁处的速度为零。
|  在此示例中，X 和 Y 方向上风洞的范围有所缩减，以供演示之用。实际上，推荐的横截面是待研究对象的几倍。 |

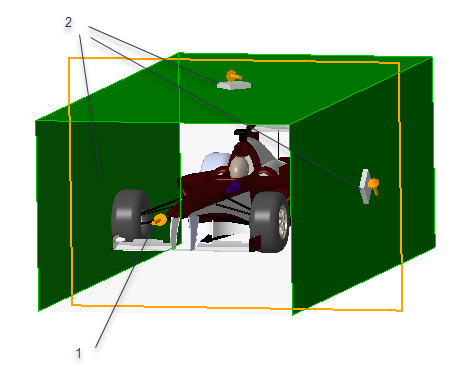

在同一示例中，可以沿封闭体的两个平行侧壁和顶壁施加滑动对称，以使流体沿边界壁流动。
1. 入口速度为 -30 m/sec
2. 施加于封闭体的两个平行侧壁和顶壁的滑动对称
在这种情况下，边界壁处的流动速度不为零。

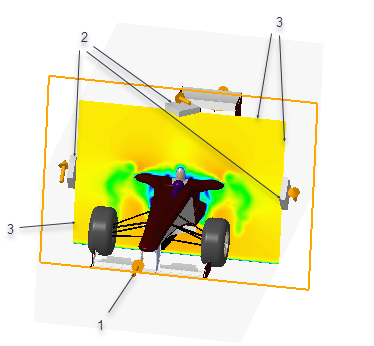

1. 沿 Z 轴的入口流动速度为 -30 m/sec
2. 施加于封闭体的两个平行侧壁和顶壁的滑动对称
3. 壁边界处的流动速度不为零
