开始使用 Creo Flow Analysis

Creo Flow Analysis (CFA) 是用于仿真流体流动的计算流体动力学工具。该工具有助于预测涉及内部或外部流体流动和热传递的系统或产品性能。产品分析得到增强，提供校验和设计优化流程，且无需在计算流体动力学方面具有丰富的专业经验。

使用 Creo Flow Analysis，只需最小的工作量即可结合仿真与设计，且无需在计算流体动力学方面具有丰富的专业经验。仿真输出用于详细研究系统性能并帮助修改设计。Creo Flow Analysis 的优点如下所示：

• 流体体积块提取和自动网格化更简便

• CAD-CFD 关联帮助您轻松地进行参数化仿真

• 全面处理复杂几何，广泛的复杂物理学（例如：湍流和共轭热传递）

• 仿真性能提高

为了引导您完成 Creo Flow Analysis 流程，我们提供以下工作流主题以及教程：

• CFA 工作流 - 说明 CFA 工作流的预处理、执行仿真和后处理。

• 教程 - 提供功率逆变器 (带有和不带有热传递)、旋风分离器和燃料箱的逐步操作说明。

有关 Creo Flow Analysis 界面的简介，请参阅 Creo Flow Analysis 的界面。要启动项目，请执行下列步骤：

2. 单击“应用程序”(Applications) >

Flow Analysis。Flow Analysis 选项卡随即打开。

3. 单击

“新建项目”(New Project)。“Flow Analysis 树”选项卡与“模型树”选项卡同步显示。

• 项目文件 (filename.spro) - 存储运行条件和网格文件引用。当您单击

“保存项目”(Save Project) 时，项目文件被自动保存。您可以使用 Creo Flow Analysis 界面、文本编辑器或脚本编辑项目文件。

• 网格文件 (filename.sgrd) - 存储项目的网格数据。如果已修改网格，当存储项目文件时网格文件会自动保存。

在文本编辑器中，可以使用 Creo Flow Analysis 界面查找网格文件。在文本编辑器中，可以查找与项目文件中指定项目关联的网格文件。与项目文件同名的网格文件生成方式如下：修改几何要素（例如：体积块的名称）并使用

“保存”(Save) 或

“另存为”(Save As) 进行保存。

• 多个项目文件可以共享一个网格文件。

• 兼容的网格文件和项目文件是启动或重新创建仿真所需的全部文件。

• 结果文件 (稳态结果 filename.sres 和瞬态结果 filename_xxxx.sres) - Creo Flow Analysis 包含指定项目的瞬态或稳态结果的数据文件。其中包含所有主要变量的值。在瞬态解决方案中，“xxxx”对应于仿真时间的相关时间步长，并且包含与该时间步长关联的数据。可以使用“其他输出文件”(Additional Output Files) 以其他格式输出结果数据。

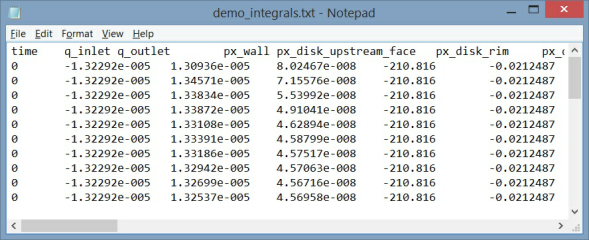

• 集成数量 (filename_integrals.txt) - 将存储为输出每个模块中激活的集成量的值：

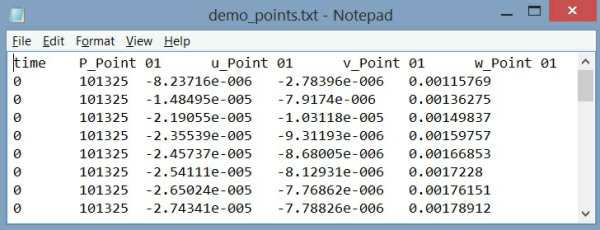

• 点数据 (filename_points.txt) - 存储在监控点处为输出激活的值。

• EnSight 格式 - 激活与 EnSight® 后处理软件兼容的数据文件输出。对于“瞬态”(Transient) 仿真，EnSight 输出由“结果保存频率”(Result Saving Frequency) 控制。

• 对于“稳态仿真”(Steady State Simulation)，EnSight 输出是 filename_ensight.case 和 filename_geo_ensight.data。

• 对于“瞬态”(Transient) 仿真，EnSight 输出是 filename_geo_1_xxxx_ensight.data、filename_sca_1_xxxx_ensight.data、filename_sca_2_xxxx_ensight.data、filename_vec_1_xxxx_ensight.data，其中 xxxx 为时间步长。
