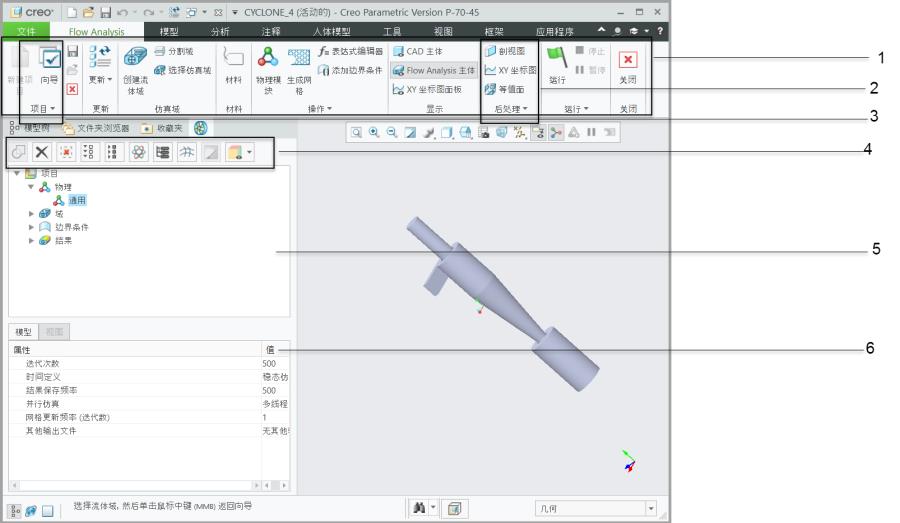

Creo Flow Analysis 界面
1. Flow Analysis 功能区
2. 组
3. 向导
4. 功能面板
5. Flow Analysis 树
6. “属性”(Properties) 面板
Flow Analysis 选项卡
打开装配文件时，将显示 Flow Analysis 选项卡。Flow Analysis 选项卡中包含用于执行仿真的 Flow Analysis 选项。选项划分为下列组：
组 | 图标说明 |
“项目”(Project) | 创建、保存、打开、关闭、导入和导出项目 |
“更新”(Updates) | 更新项目或流体域，以在更改 CAD 模型时修改流体域 |
“仿真域”(Simulation Domains) | 为 CAD 几何创建流体域、将其分割并添加为仿真域以执行计算 |
“材料”(Materials) | 打开“材料选择”(Material Selection) 对话框 |
“操作”(Operations) | 生成网格、添加物理模块、添加边界条件、在 CAD 几何中查看网格以及启动表达式编辑器 |
“显示”(Show) | 显示 CAD、Creo Flow Analysis 主体和 XY 坐标图面板 (残差面板) |
“后处理”(Post-processing) | 创建截面、XY 坐标图、等值面、流线、监控点，以及查看网格和几何的相关信息 |
“运行”(Run) | 运行、暂停和停止仿真，控制仿真起点，选择稳态或瞬态仿真 |
“关闭”(Close) | 关闭 Flow Analysis 选项卡 |
Flow Analysis 树
Flow Analysis 树根据 Flow Analysis 工作流进行组织。Flow Analysis 树可用于访问项目中可管理的几何要素 (例如 CAD 曲面、边界和域)，以便进行分析。可用要素如下所列：
• “物理”(Physics) - 仿真中使用的物理模块
• “域”(Domains) - 模型中的流体域
◦ “重新定义”(Redefine) - 打开用于重新定义域的“流体域创建”(Fluid Domain Creation) 选项卡。
◦ “添加边界条件”(Add Boundary Condition) - 添加一条边界。随即将打开“曲面集”(Surface Sets) 对话框，可在“包括的曲面”(Included Surfaces) 下为边界选择曲面
◦ “移除”(Remove) - 删除域。
• “边界条件”(Boundary Conditions) -“普通边界”(General Boundaries) 下的流体域边界
• “结果”(Results) - 在网格化后创建的要素，用于进行后处理
◦ “衍生曲面”(Derived Surfaces) - 列出创建的截面和等值面
◦ “XY 坐标图”(XY Plots) - 显示仿真的定量结果
◦ “监控点”(Monitoring Points) - 记录指定位置的变量或属性数据。
◦ “流线”(Streamlines) - 追踪流动路径
◦ “粒子”(Particles) - 追踪流的粒子或沿着流移动的粒子。
功能面板
在“功能”(Functions) 面板中，可以控制要素和 Flow Analysis 树中要素的视图。
图标 | 说明 |
| 连接两个边界以创建失配网格界面 (MGI) |
| 删除选定的几何要素 |
| 关闭选定的要素的显示并恢复为显示所有要素 |
| 展开 Flow Analysis 树下的类别，并显示所有要素 |
| 仅显示 Flow Analysis 树下的类别，隐藏各个类别下的所有要素 |
| 切换 CAD 文档和仿真几何的显示 |
| 切换几何要素的分组视图。可以查看基于体积块的层次结构，或者查看基于类型的独立类别。 |
| 关闭或打开所有曲面、网格和轮廓的全局显示。 |
“属性”(Properties) 面板
“属性”(Properties) 面板中包含与几何要素和物理模块相关的信息。“属性”(Properties) 面板上的参数和条件因 Flow Analysis 树中的选择而异。此面板包含“模型”(Model) 选项卡和“视图”(View) 选项卡。
• “模型”(Model) 选项卡
◦ 网格相关参数 - 在单击 Flow Analysis 树中的“域”(Domains) 时打开。
◦ 物理模块相关参数 - 正在研究的物理相关条件。参数因 Flow Analysis 树中的选择而异：
▪ 在“物理”(Physics) 下选择模块时，将显示数值方法、收敛等选项。
▪ 在“普通边界”(General Boundaries) 下选择边界时，将显示边界条件。
▪ 在“边界条件”(Boundary Conditions) 下选择要素时，会显示界面和 MGI 相关选项。
▪ 在“域”(Domains) 下选择流体域时，将显示体积相关条件。
• “视图”(View) 选项卡 - 包含更改“显示”(Display) 窗口显示的参数。
◦ “曲面”(Surface) - 当您选择边界、衍生曲面、界面、CAD 曲面和体积块时，显示主变量 (例如：压力、速度或温度)、物理属性 (例如：密度、粘度) 或衍生变量 (例如：总压力、速度大小、焓)。“曲面”(Surface) 下的可用选项如下所示：
▪ “保留绘图”(Keep drawing) - 显示边界的曲面、衍生曲面、界面、CAD 曲面和体积块。
▪ “网格”(Grid) - 在边界、衍生曲面、界面、CAD 曲面和体积块上显示网格 (网格)。
▪ “轮廓”(Outline) - 在边界、衍生曲面、接口、CAD 曲面和体积块上显示轮廓。
▪ “色彩数目”(Number of Colors) - 指定图例颜色的数目。
▪ “显示值”(Show values) - 在图例中显示所有值。
▪ “平滑颜色图”(Smooth Color Map) - 更改颜色条块的显示模式。
▪ “局部范围”(Local Range) - 根据要素中的局部值设置颜色映射范围。
▪ “最小”(Min) 和“最大”(Max) - 调整轮廓颜色条的边界。
◦ “矢量”(Vector) - 在边界、衍生曲面、界面、CAD 曲面和体积块上显示矢量。“矢量”(Vector) 下的可用选项如下所示：
▪ “按功能设置颜色”(Color By Function) - 选择矢量显示的主变量、物理属性或衍生变量。
▪ “颜色”(Color) - 选择与显示变量关联的图例。
▪ “大小”(Size) - 控制矢量的大小。这些选项值还可以由滑块条动控制。
▪ “统一矢量头”(Uniform Head) - 在统一矢量头大小和基于矢量模的头大小之间切换。
▪ “矢量头大小”(Head Size) - 根据您的输入手动更改矢量头大小。
▪ “投影”(Projection) - 将矢量投影到选定的曲面。
Creo Flow Analysis 对话框
• “域模型选择”(Domain Model Selection) - 从模型树中选择仿真的流体和固体组分或域。
要打开
“域模型选择”(Domain Model Selection) 对话框，请单击
“选择仿真域”(Select Simulation Domains)。
要添加流体组分，请执行下列步骤：
1. 单击“添加流体域”(Add fluid domain)。
2. 在模型树中，选择流体零件。这是 .PRT 文件。
3. 单击鼠标中键进行确认。流体组分在“流体组分”(Fluid Components) 下添加。
4. 单击“确定”(OK)。
要添加固体组分，请单击“添加固体组分”(Add solid component)，然后执行步骤 2、3、4。
• “曲面集”(Surface Sets) - 选择用于流体域提取的曲面，然后在域中创建附加的边界。要打开“曲面集”(Surface Sets) 对话框，可进行下列操作之一：
1. 单击
“创建流体域”(Create Fluid Domain) >
“开口”(Openings)。
2. 单击“面”(Faces) 框。“曲面集”(Surface Sets) 对话框打开。
1. 在 Flow Analysis 树中的“域”(Domains) 下，选择域。
2. 单击
“添加边界条件”(Add Boundary Condition)。
“曲面集”(Surface Sets) 对话框打开。
• “坐标系”(Coordinate System) - 选择要分割域的自定义坐标系。要打开“坐标系”(Coordinate System)，请执行下列步骤：
1. 在模型树中选择一个域。
2. 单击
“分割域”(Split Domain)。
“分割工具”(Split Tool) 选项卡随即打开。
3. 在“分割类型”(Split type) 列表中选择“圆柱”(Cylinder)。
4. 在“坐标系”(Coordinate system) 列表中选择“自定义”(Custom)。“坐标系”(Coordinate System) 对话框打开。定义自定义坐标系。
• “网格信息”(Grid Information) - 查看几何和网格的相关信息。要打开
“网格信息”(Grid Information) 对话框，单击
“后处理”(Post-processing) >
“网格信息”(Grid Information)。
• “材料选择”(Material Selection) - 为流体和实体域分配材料。在
“值”(Value) 下，有液体和实体的列表，可在其中添加新材料。您可以将材料分配到
“流体域”(Fluid Domains) 和
“固体域”(Solid Domains) 下列出的体积块。要打开
“材料选择”(Materials Selection) 对话框，单击
“材料”(Materials)。对话框中可用的选项如下所示：
◦ “移动至流体/固体”(Move to fluid/solid) - 将域定义为实体或流体并在两个类别之间移动域。
◦ “设置材料”(Set material) - 定义多个具有相同材料的域。按照下面列出的步骤操作：
1. 选择多个域。
2. 右键单击并选择“设置材料”(Set Material)。
◦ “强制更新”(Force update) - 强制更新所有仿真域的材料属性。
• “物理模型选择”(Physical Model Selection) - 为仿真分配物理模块（链接）。要打开
“物理模型选择”(Physical Model Selection) 对话框，单击
“物理模块”(Physics Module)。
• “表达式编辑器”(Expression Editor) - 为选定变量添加表达式和表格。
“表达式编辑器”(Expression Editor) 可以用于所有录入字段，为输出创建衍生变量，以及控制查看窗口。要打开
“表达式编辑器”(Expression Editor) 对话框，单击
“表达式编辑器”(Expression Editor)。
绘图面板
绘图面板显示选定几何要素的带变量 XY 坐标图。
要打开绘图面板，请执行下列步骤：
1. 在 Flow Analysis 树中的“结果”(Results) 下，单击“边界”(Boundaries)。
2. 选择一个边界。
3. 单击
“XY 坐标图”(XYPlot)。新要素
xyplot1 将添加到 Flow Analysis 树中的
“结果”(Results) >
“衍生曲面”(Derived Surfaces) >
“XY 坐标图”(XY Plots) 中。
4. 选择 xyplot1。
5. 在“属性”(Properties) 面板中，设置“变量”(Variable)。
|  在执行仿真之前，请激活输出变量。 |
