关于显示相交尺寸界线
可以显示拥有相交类型参考的尺寸的相交尺寸界线。如果您使用 Pro/ENGINEER Wildfire 4.0 版本创建参考图元相交的尺寸，则将 witness_line_intersection 详细信息选项设置为 yes，以显示相交尺寸界线。对于参考图元相交的现有尺寸，要显示相交尺寸界线，请单击“尺寸”(Dimension) 功能区选项卡中的“显示”(Display) 按钮。在“显示”(Display) 面板中，选中“启用相交尺寸界线”(Enable Intersection witness lines) 复选框。
相交尺寸界线的显示如下图所示：

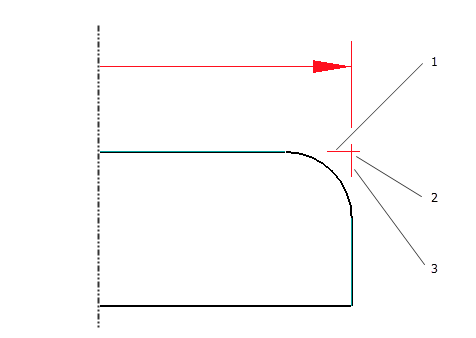

1. 第一条相交尺寸界线
2. 相交参考
3. 第二条相交尺寸界线
可为具有“相交”类型参考的尺寸的每条尺寸界线显示各个相交尺寸界线。相交尺寸界线的默认长度是相交图元端点与交点之间的距离减去详细信息选项 witness_line_offset 的值，如下图所示：

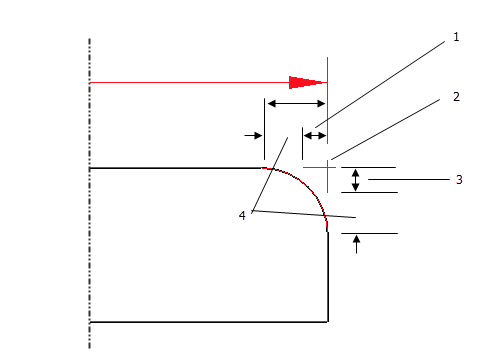

1. 第一条相交尺寸界线的长度
2. 延伸相交尺寸界线
3. 第二条相交尺寸界线的长度
4. 尺寸界线偏移
相交尺寸界线和交点共享参数关系。
|  将相交尺寸界线延伸至交点以外。延伸尺寸界线的长度为线条粗细的八倍。 |
要显示相交参考的相交尺寸界线，必须满足以下条件：
• 两个相交图元必须是直线图元。
• 其中一个图元必须延伸以能够相交。因此，如果相交参考位于两个相交图元中的任一个上，则不会为相交参考创建相交尺寸界线。
