相交图元和参考
|
相交尺寸界线
|

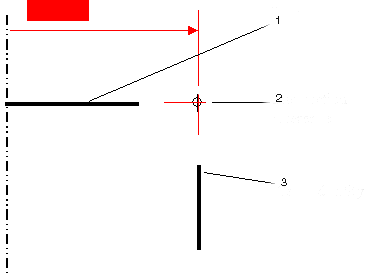

 1. 第一图元 2. 相交参考 3. 第二图元 |
创建相交尺寸界线。两个图元都是直线。必须延长两条直线以实现相交。
|

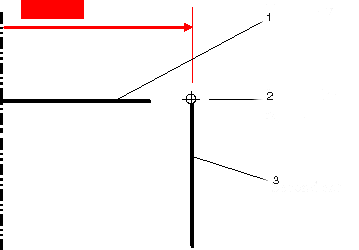

 1. 第一图元 2. 相交参考 3. 第二图元 |
未创建相交尺寸界线。
相交参考位于第二个图元上。
|

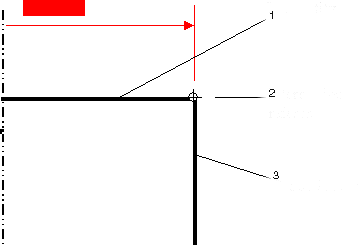

 1. 第一图元 2. 相交参考 3. 第二图元 |
未创建相交尺寸界线。
尽管两个图元都是直线，它们不用延长即已相交。
|

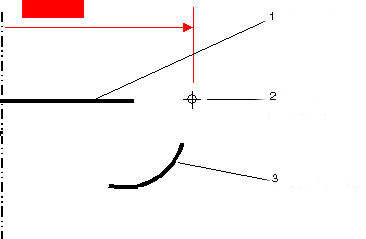

 1. 第一图元 2. 相交参考 3. 第二图元 |
当第二个图元为曲线时，不会创建相交尺寸界线。
|
