将结果推送到 PTC Creo Parametric
在求解命令块外进行单击时，PTC Mathcad 将计算以下值：
• 活塞头球冠的最佳高度
• 引擎缸体球冠的最佳高度
• 基于最佳高度值的引擎压缩比率
• 基于最佳高度值的引擎位移
• 最佳体积与曲面面积关系
现在可将优化后的值 (球冠活塞头轮廓的半径和高度) 推送到 Creo Parametric，以驱动活塞几何。
1. 单击
“输入/输出”(Input/Output) >
“显示为列表”(Show as List)。
“输入/输出指定”(Input/Output Designation) 对话框随即打开。
2. 在工作表的第 5 页中，选择 rph = 35.500mm 计算区域。
3. 单击
“输入/输出”(Input/Output) >
“分配输出”(Assign Output)。
4. 在“输入/输出指定”(Input/Output Designation) 对话框的“输出”(Outputs) 列中，将 Alias 的输出从 out 更改为 rph。
5. 选择 hph = 1.000mm 计算区域。
6. 单击
“输入/输出”(Input/Output) >
“分配输出”(Assign Output)。
7. 在“输入/输出指定”(Input/Output Designation) 对话框中，将 Alias 的输出从 Out 更改为 hph。
8. 单击

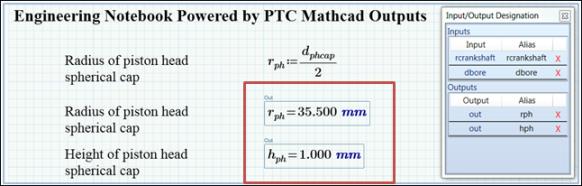

“在工作表中显示”(Show in Worksheet) 以在工作表中显示输出标记。嵌入式工作表的外观应如下所示：
9. 在快速访问工具栏中，单击
“保存并推送”(Save and Push)。
10. 成功保存并推送后将显示一个确认对话框，单击该对话框中的“确定”(OK)。
11. 在 Creo Parametric“模型树”区域中，展开第一个 PISTON_ASSEMBLY.ASM，然后展开 PISTON.PRT。
12. 单击
“工具”(Tools) >
“关系”(Relations)。
13. 在“关系”(Relations) 对话框的“查找范围”(Look In) 区域中，选择第一个框中的“特征”(Feature)。
14. 在“模型树”区域中，单击“草绘 4”(Sketch 4)。表示活塞头球冠半径的 Creo 参数为 D285:2，而表示活塞头球冠高度的 Creo 参数为 D286:2。
15. 在“关系”(Relations) 对话框的“查找范围”(Look In) 区域中，选择第一个框中的“装配”(Assembly)，然后选择第二个框中的 CRANKSHAFT_ASSEMBLY。

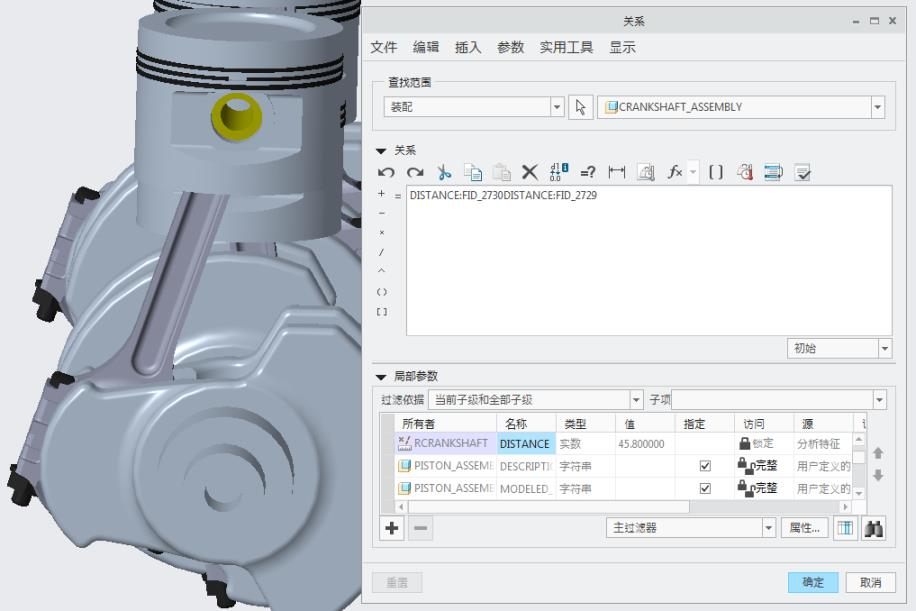

16. 在“关系”表中键入以下现有关系：
◦ D285:2=RPH:MATHCAD
◦ D286:2=HPH:MATHCAD
17. 单击
校验新的关系，然后单击
“确定”(OK)。
18. 单击“确定”(OK) 退出“关系”(Relations) 对话框。
19. 单击
“模型”(Model) >

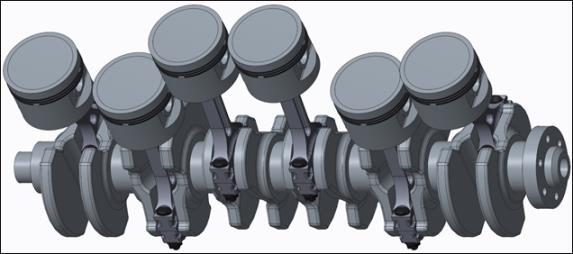

“重新生成”(Regenerate)。为反映最佳尺寸，所有活塞头均已重新生成：
本教程已完成。
