局部放大图
1. 在
“布局”(Layout) 选项卡的
“模型视图”(Model Views) 组中，单击
“局部放大图”(Detailed View)。

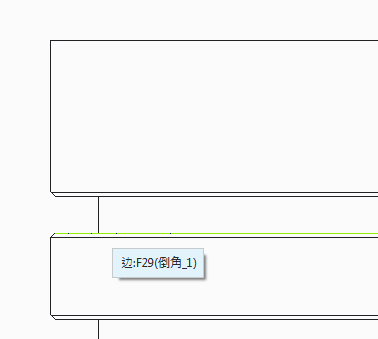

2. 在左视图中，选择顶部槽的边，如下图所示。
3. 单击图形窗口并环绕所选槽草绘一条封闭样条，如下图所示。
4. 单击鼠标中键，退出样条工具。
5. 单击图形窗口以定义详细绘图视图的“中心点”。
6. 在新的局部放大图下方，双击比例值并将其从 2 更改为 4。
7. 要移动视图，请选择任意视图，单击鼠标右键，然后清除“锁定视图移动”(Lock View Movement) 复选框。
8. 单击图形窗口的空白区域，以取消选择所有图元。
9. 在图形窗口中单击鼠标右键，然后单击“普通视图”(General View)。“选择组合状态”(Select Combined State) 对话框打开。
10. 请确保已选择“无组合状态”(No Combined State)，然后单击“确定”(OK)。

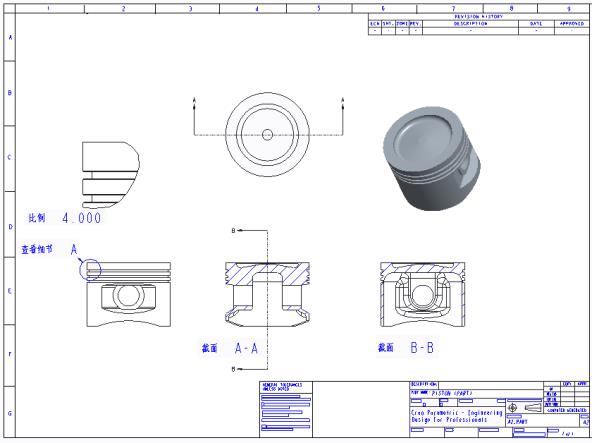

11. 单击图形窗口以定义绘图视图的“中心点”，如下图所示。“绘图视图”(Drawing View) 对话框打开。
12. 单击“确定”(OK)。
