查看结果
1. 在“工艺指南”(Process Guide) 对话框中单击“下一步”(Next) 打开“结果”(Results) 部分。
2. 单击说明区域中的“结果”(results)。

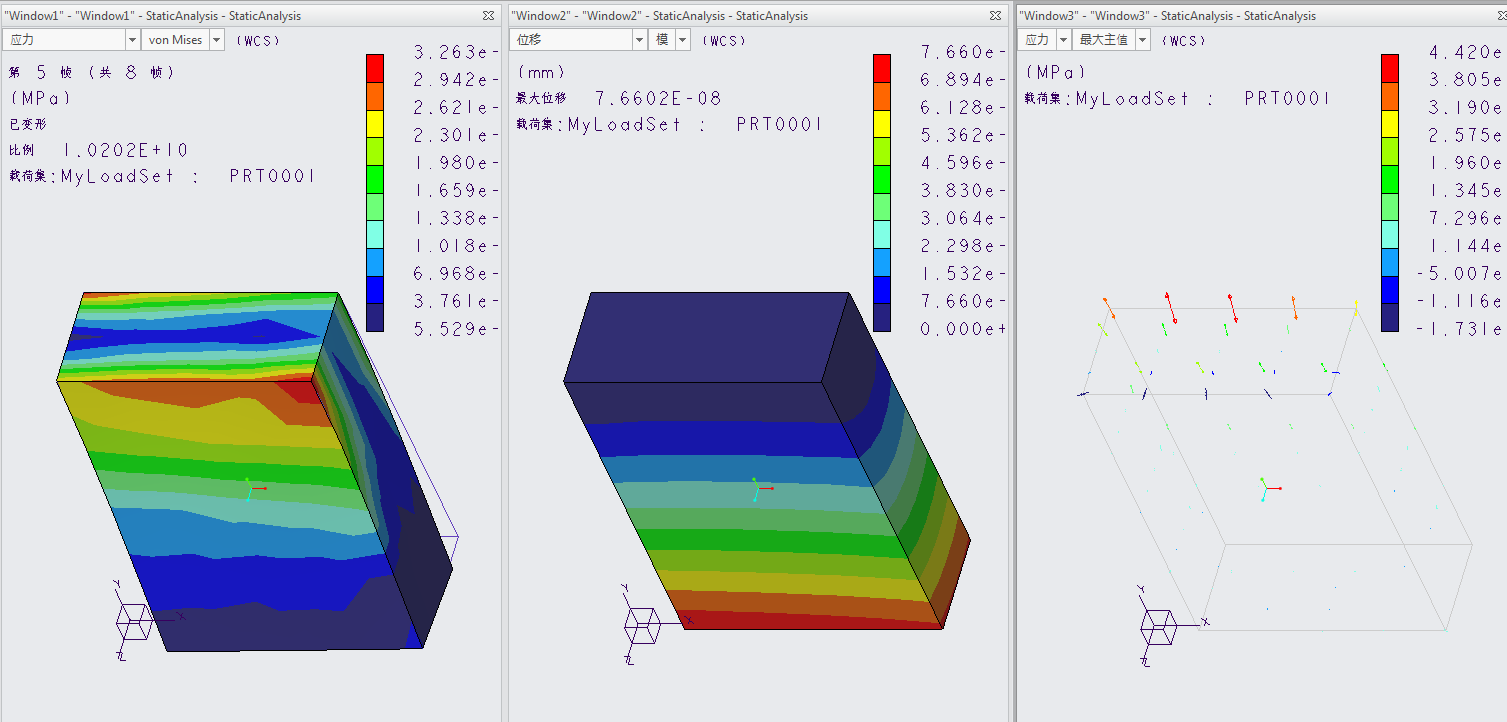

随即打开三个窗口，显示不同的分析结果。如果需要，可对窗口进行调整以显示不同的结果。
3. 在窗口 1 中 执行以下操作：
a. 单击“应力”(Stress) 旁的箭头，然后选择“位移”(Displacement)。
b. 单击 von Mises 旁的箭头，然后选择“模”(Magnitude)。请注意，此时托架处于设计要求的范围内。
|  在 Creo Simulate 中，您可以运行优化设计研究，并在将尺寸保持在指定限制范围内的同时使位移和应力最小化。 |
4. 单击“快速访问工具栏”中的
“关闭”(Close) 退出结果窗口。
5. 将出现一条确认退出的消息。单击“不保存”(Don't Save)。“结果”窗口随即关闭且您将返回到活动的“托架”零件。
6. 单击“工艺指南”(Process Guide) 对话框中的“退出”(Exit)。
