曲轴装配
1. 在
“原始点”(Home) 选项卡上，单击
“数据”(Data) 组中的
“新建”(New)。

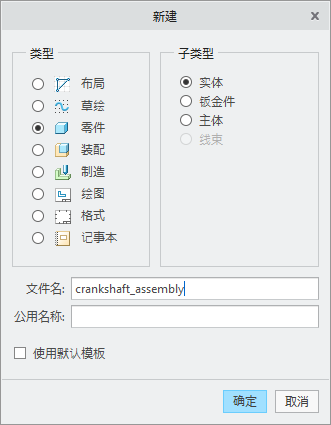

“新建”(New) 对话框随即打开。
a. 在“类型”(Type) 下，单击“装配”(Assembly)。
b. 在“文件名”(File name) 框中，键入 crankshaft_assembly。
c. 清除“使用默认模板”(Use default template) 复选框。
d. 单击“确定”(OK)。“新文件选项”(New File Options) 对话框打开。

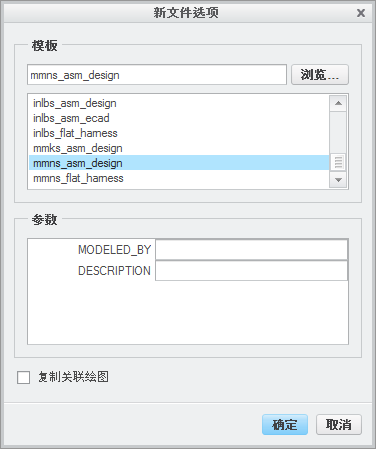

2. 在“新文件选项”(New File Options) 对话框中执行以下操作：
a. 在“模板”(Template) 下，选择 mmns_asm_design。
b. 单击“确定”(OK)。
3. 在图形中工具栏上单击
“基准显示过滤器”(Datum Display Filters)，并确保所有基准显示复选框均已选中。
4. 如果未显示基准标签，则可以在
“视图”(View) 选项卡的
“显示”(Show) 组中单击
“平面标记显示”(Plane Tag Display) 和
“轴标记显示”(Axis Tag Display)。
5. 在“模型树”中，单击
设置，然后单击
“树过滤器”(Tree Filters)。
“模型树项”(Model Tree Items) 对话框随即打开。
6. 单击“特征”(Features)，然后单击“确定”(OK)。
7. 在图形窗口中选择基准平面 ASM_RIGHT。
8. 在
“模型”(Model) 选项卡的
“基准”(Datum) 组中，单击
“平面”(Plane)。
“基准平面”(Datum Plane) 对话框随即打开。
a. 在“平移”(Translation) 框中，键入 32.65。
b. 单击“确定”(OK)。将会新建一个基准平面 ADTM1。
9. 在“模型树”中选择基准平面 ADTM1，然后单击鼠标右键，再单击
“阵列”(Pattern)。
“阵列”(Pattern) 选项卡随即打开。
10. 单击“尺寸”(Dimension) 旁的箭头，然后单击“方向”(Direction)。
11. 在“模型树”中，选择基准平面 ASM_RIGHT。
12. 在图形窗口中双击尺寸，并将其值编辑为 89.3。
13. 在“阵列”(Pattern) 选项卡上编辑成员数，具体范围从 2 到 6。
14. 单击

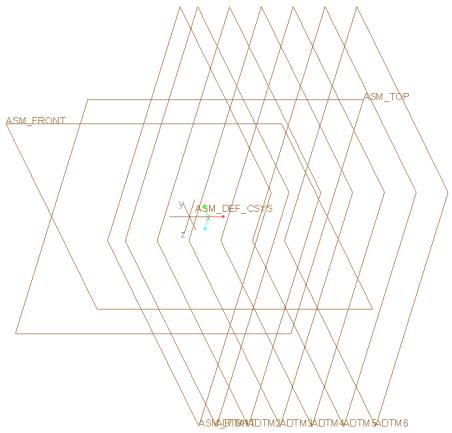

。平面阵列随即出现。
15. 单击图形窗口中的某个空位置可以取消选择所有项。
16. 在
“模型”(Model) 选项卡上，单击
“基准”(Datum) 组中的
“轴”(Axis)。
“基准轴”(Datum Axis) 对话框随即打开。
a. 按住 CTRL 键，从“模型树”中选择基准平面 ASM_FRONT 和 ASM_TOP。
b. 单击“属性”(Properties) 选项卡，然后在“名称”(Name) 框中键入 CRANKSHAFT。
c. 单击“确定”(OK)。
17. 在“模型树”中，展开 ADTM1 的 Pattern1。
18. 在
“模型”(Model) 选项卡上，单击
“基准”(Datum) 组中的
“轴”(Axis)。
“基准轴”(Datum Axis) 对话框随即打开。
a. 按住 CTRL 键，从“模型树”中选择基准平面 ASM_FRONT 和 ADTM1。
b. 单击“确定”(OK)。
19. 在“模型树”中选择基准轴 AA_1，然后单击鼠标右键，再单击
“阵列”(Pattern)。
“阵列”(Pattern) 选项卡随即打开。

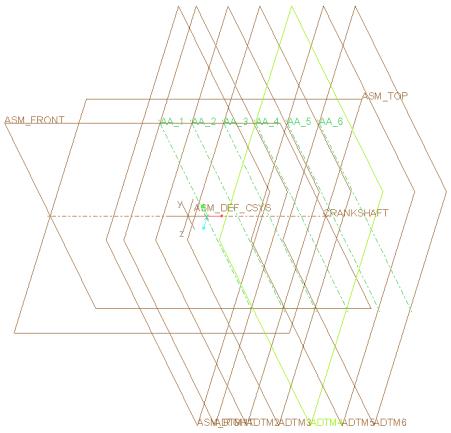

20. 单击
。轴阵列随即出现。
21. 在
“模型”(Model) 选项卡的
“元件”(Component) 组中，单击
“组装”(Assemble)。
“打开”(Open) 对话框随即打开。
22. 选择 crankshaft.prt，然后单击“打开”(Open)。零件在图形窗口中打开，且“元件放置”(Component Placement) 选项卡随即打开。
曲轴需要两个装配约束。第一个约束将装配轴与曲轴轴对齐。第二个约束将曲轴沿轴放置。
23. 设置第一个约束，令装配轴与曲轴轴对齐。
a. 单击
“用户定义”(User Defined) 旁的箭头，然后单击
“销”(Pin)。
b. 在“模型树”中，选择基准轴 CRANKSHAFT。
c. 在“模型树”中，展开 CRANKSHAFT.PRT 并选择基准轴 SHAFT。
24. 设置平移以沿轴放置曲轴：
a. 选择基准平面 ASM_RIGHT。

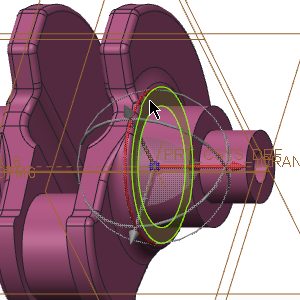

b. 选择 CRANKSHAFT.PRT 上的平面曲面，如下图所示。
c. 在图形窗口中单击鼠标右键，然后单击“反向约束”(Flip Constraint)。
25. 在
“元件放置”(Component Placement) 选项卡中单击
。
26. 在
“模型”(Model) 选项卡的
“元件”(Component) 组中，单击
“组装”(Assemble)。
“打开”(Open) 对话框随即打开。
27. 选择 piston_assembly.asm，然后单击“打开”(Open)。零件在图形窗口中打开，且“元件放置”(Component Placement) 选项卡随即打开。
28. 在图形中工具栏上，单击
“已保存方向”(Saved Orientations)，然后单击
“前”(Front)。

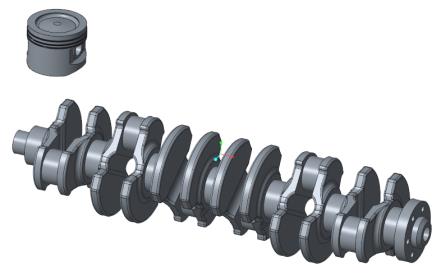

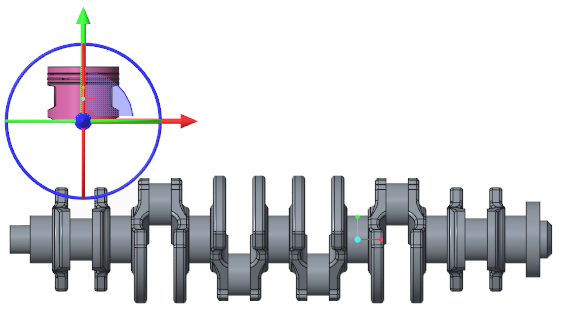

29. 使用 3D 拖动器将 PISTON_ASSEMBLY.PRT 移动到下图所示的位置：
活塞需要两个装配约束。第一个约束为轴约束，其允许活塞沿装配轴滑动。第二个约束将用于固定活塞的旋转。
30. 设置第一个约束，允许活塞沿装配轴滑动：
a. 单击
“用户定义”(User Defined) 旁的箭头，然后单击
“滑块”(Slider)。
b. 在“模型树”中，展开 AA_1 的 Pattern2 并选择基准轴 AA_1。
c. 在“模型树”中，展开 PISTON_ASSEMBLY.ASM 并选择基准轴 PISTON。
31. 设置活塞的旋转：
a. 在“模型树”的 PISTON_ASSEMBLY.ASM 下，选择基准平面 ASM_RIGHT。
b. 在“模型树”中 ADTM1 的 Pattern 1 下，选择基准平面 ADTM1。
32. 在
“元件放置”(Component Placement) 选项卡中单击
。
33. 在“模型树”中，选择 PISTON_ASSEMBLY.ASM。
34. 在
“模型”(Model) 选项卡的
“元件”(Component) 组中，单击
“重复”(Repeat)。

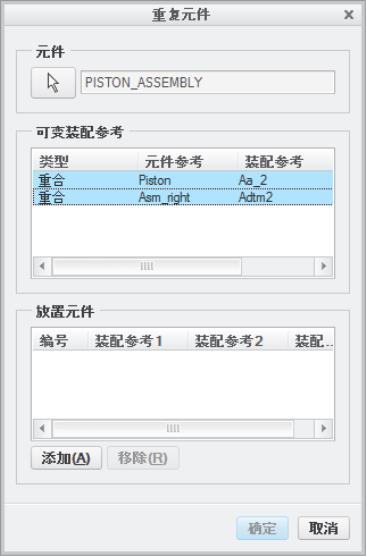

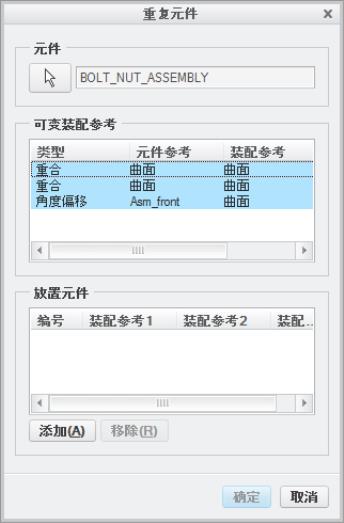

“重复元件”(Repeat Component) 对话框随即打开。
35. 选择“可变装配参考”(Variable assembly references) 下列出的两个参考，然后单击“添加”(Add)。
36. 在图形窗口中，依次选择基准轴 AA_2 和基准平面 ADTM2。

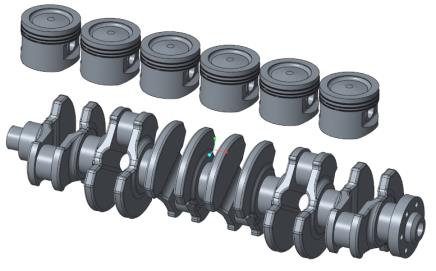

请注意，已组装第二个活塞装配
37. 在图形窗口中，选择以下参考对：
◦ 基准轴 AA_3，后跟基准平面 ADTM3
◦ 基准轴 AA_4，后跟基准平面 ADTM4
◦ 基准轴 AA_5，后跟基准平面 ADTM5
◦ 基准轴 AA_6，后跟基准平面 ADTM6
38. 在“重复元件”(Repeat Component) 对话框中，单击“确定”(OK)。
39. 在图形中工具栏上，单击
“基准显示过滤器”(Datum Display Filters)，然后清除
“轴显示”(Axis Display)、
“点显示”(Point Display) 和
“坐标系显示”(Csys Display) 复选框。
40. 在图形中工具栏上，单击
“已保存方向”(Saved Orientations)，然后单击
“默认方向”(Default Orientation)。
41. 在
“模型”(Model) 选项卡的
“元件”(Component) 组中，单击
“组装”(Assemble)。
“打开”(Open) 对话框随即打开。
42. 选择 connecting_rod_assembly.asm，然后单击“打开”(Open)。零件在图形窗口中打开，且“元件放置”(Component Placement) 选项卡随即打开。

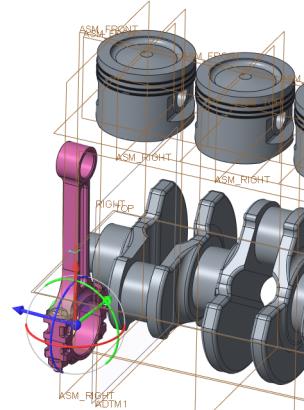

43. 使用 3D 拖动器将连杆装配移动并旋转至下图所示的位置。
44. 设置约束。
a. 单击
“用户定义”(User Defined) 旁的箭头，然后单击
“销”(Pin)。

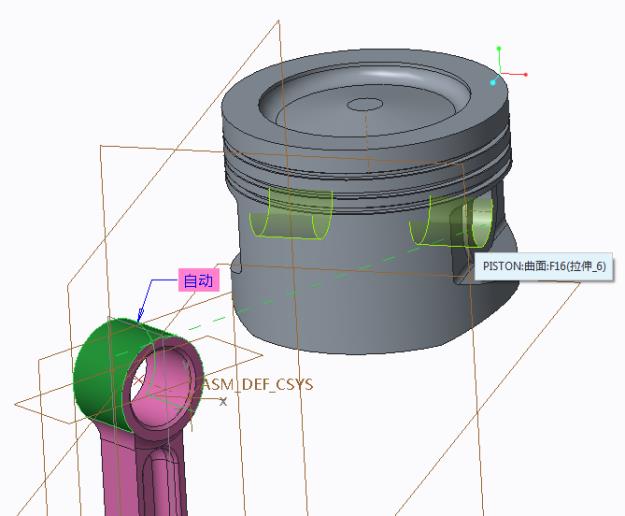

b. 选择连杆的外圆柱曲面。
c. 选择活塞上孔的内圆柱曲面。
45. 设置平移。
a. 在“模型树”中，展开第一个 PISTON_ASSEMBLY.ASM 并选择基准平面 ASM_RIGHT。
b. 在“模型树”中，展开 CONNECTING_ROD_ASSEMBLY 并选择基准平面 ASM_FRONT。
c. 如有需要，可旋转连杆装配来露出连杆的内部曲面。
46. 在图形窗口中单击鼠标右键，然后单击“添加集”(Add Set)。
47. 在
“元件放置”(Component Placement) 选项卡中，将
“销”(Pin) 更改为
“圆柱”(Cylinder)。

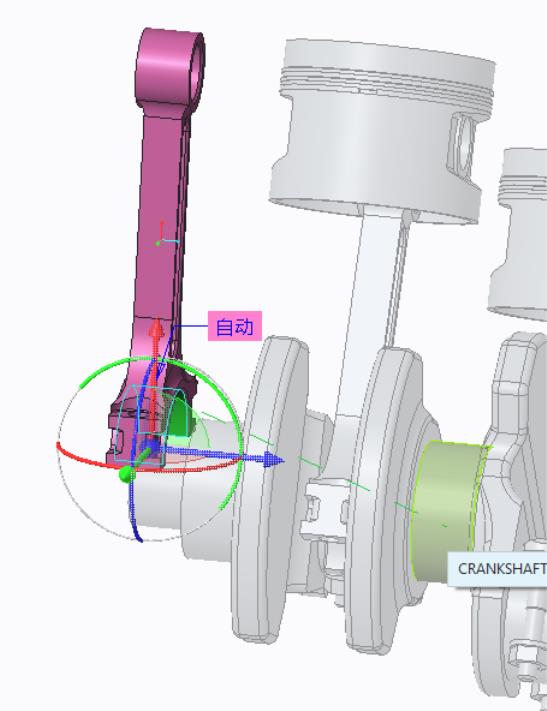

48. 选择曲轴的外圆柱曲面。
49. 选择连杆上孔的内圆柱曲面。
50. 在
“元件放置”(Component Placement) 选项卡中单击
。
51. 在“模型树”中，选择 CONNECTING_ROD_ASSEMBLY.ASM
52. 在
“模型”(Model) 选项卡的
“元件”(Component) 组中，单击
“重复”(Repeat)。
“重复元件”(Repeat Component) 对话框随即打开。
53. 选择“可变装配参考”(Variable assembly references) 下列出的所有参考，然后单击“添加”(Add)。
54. 在图形窗口中，选择第二个活塞上孔的内圆柱曲面和基准平面 ASM_RIGHT。

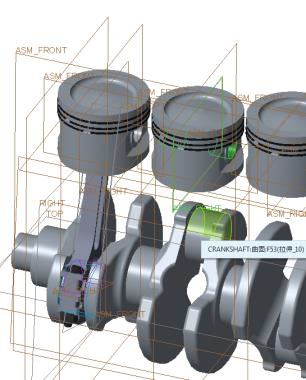

55. 选择第二个曲轴的外圆柱曲面，如下图所示。
56. 将光标移动到每个参考上，确保在选择相应的参考之前预先突出显示此参考。
57. 针对各个剩余活塞执行步骤 54 和 55。
58. 在“重复元件”(Repeat Component) 对话框中，单击“确定”(OK)。

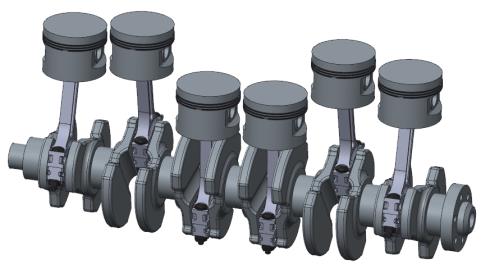

恭喜您！您已经完成本练习。
在每个活动窗口的“快速访问”工具栏上，单击
“保存”(Save)，然后单击
“关闭”(Close)。
