镜像拉伸
1. 在“模型树”中，右键单击“草绘 1”(Sketch 1)，然后单击
“隐藏”(Hide)。
2. 在
“模型”(Model) 选项卡的
“形状”(Shapes) 组中，单击
“拉伸”(Extrude)。
“拉伸”(Extrude) 选项卡随即打开。

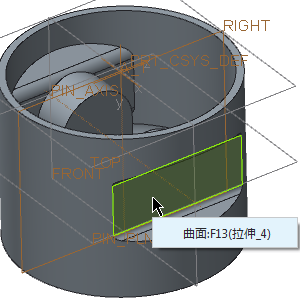

3. 选择下图所示的曲面。“草绘”(Sketch) 选项卡随即打开。
4. 在图形窗口中单击鼠标右键，然后单击“参考”(References)。“参考”(References) 对话框随即打开。
5. 在“模型树”中，选择基准平面 PIN_PLN 和 FRONT。基准平面的名称将出现在框中。

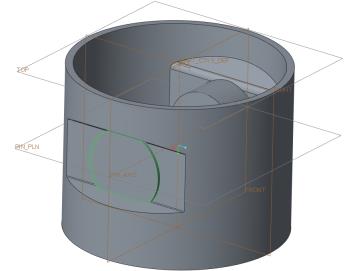

6. 单击“关闭”(Close)。
7. 在图形中工具栏上，单击
“草绘视图”(Sketch View)。
8. 在
“草绘”(Sketching) 组中单击
“圆心和点”(Center and Point)。

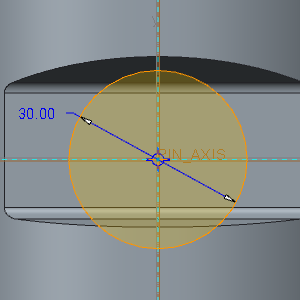

a. 单击参考平面的相交处来定义圆心。
b. 将指针移开，然后再次单击来指定直径。
9. 单击鼠标中键，退出
“圆心和点”(Center and Point) 工具。
10. 双击直径尺寸，将值编辑为 30，然后按 ENTER 键。
11. 在图形窗口中单击鼠标右键，然后单击
“保存草绘并退出”(Save the sketch and exit)。
12. 在
“拉伸”(Extrude) 选项卡中，将深度值设置为
1.5，然后单击
。

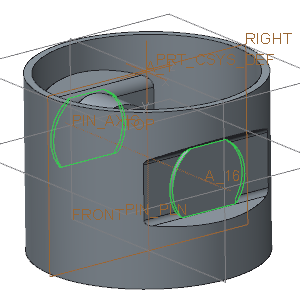

13. 在选定“拉伸 7”(Extrude 7) 的情况下，单击
“编辑”(Editing) 组的
“镜像”(Mirror)。
“镜像”(Mirror) 选项卡随即打开。
14. 在“模型树”中，选择基准平面 RIGHT，然后单击
。
15. 在图形中工具栏上，单击
“已保存方向”(Saved Orientations)，然后单击
“默认方向”(Default Orientation)。
