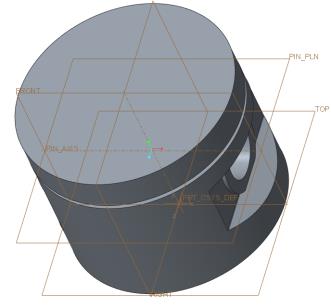

创建旋转
1. 在
“模型”(Model) 选项卡上，单击
“形状”(Shapes) 组中的
“旋转”(Revolve)。
“旋转”(Revolve) 选项卡随即打开。
2. 在“模型树”中，选择基准平面 FRONT。“草绘”(Sketch) 选项卡随即打开。
3. 在图形中工具栏上，单击
“草绘视图”(Sketch View)。
4. 要定义中心线：
a. 单击
“基准”(Datum) 组中的
“中心线”(Centerline)。
b. 单击竖直虚线上的任意位置。
c. 移动指针并再次单击竖直虚线来完成对竖直中心线放置的定义。
5. 单击
“草绘”(Sketching) 组中的
“矩形”(Rectangle)。

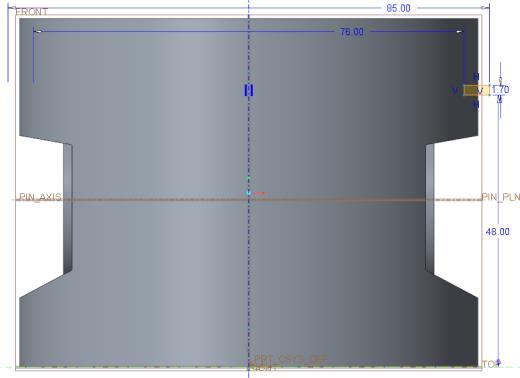

6. 根据下图所示的尺寸草绘一个矩形。
| Tip: 要创建直径尺寸，请先单击矩形的左侧竖直图元，然后单击中心线，最后再次单击左侧竖直图元。 |
7. 在图形窗口中单击鼠标右键，然后单击
“保存草绘并退出”(Save the sketch and exit)。
8. 在图形窗口中单击鼠标右键，然后单击
“移除材料”(Remove Material)。
9. 在
“旋转”(Revolve) 选项卡中，单击
。
