练习 1 - 组装具有方向的紧固件
1. 在 Creo Parametric 中，将工作目录设置为 <下载文件位置>\IFXTraining\IFX_Asm\Exercise1，然后打开 ifx-exercise-1.asm。
2. 单击
“视图”(View) >
“已保存方向”(Saved Orientations)，然后单击
TAPER。
3. 单击
“基准显示过滤器”(Datum Display Filters)，然后选中
“轴显示”(Axis Display) 复选框。
4. 单击
“工具”(Tools) >
“螺钉”(Screw) >
“根据参考组装”(Assemble on reference)。
“选择参考”(Select References) 对话框随即打开，且
“位置参考”(Position Reference) 框处于激活状态。

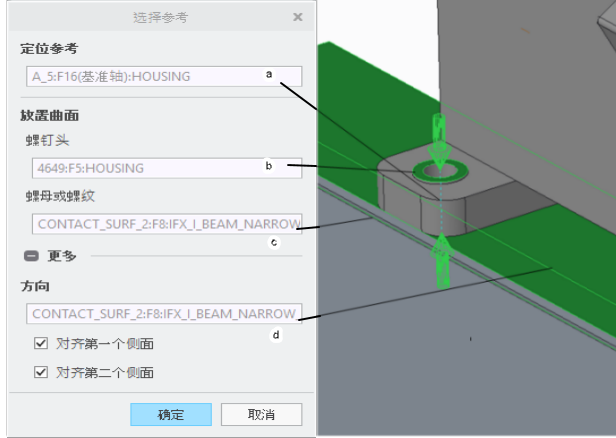

5. 请参阅下图，然后如下表所述选择参考：
a. 选择孔轴作为“位置参考”(Position Reference)。
b. 针对“螺钉头”(Screw Head) 选择顶部曲面。
c. 针对“螺母或螺纹”(Nut or Thread) 选择工字梁的下部曲面。
d. 单击
“视图”(View) >
“已保存方向”(Saved Orientations)，然后单击
RIGHT。箭头未对齐。
e. 单击
“视图”(View) >
“已保存方向”(Saved Orientations)，然后单击
TAPER。

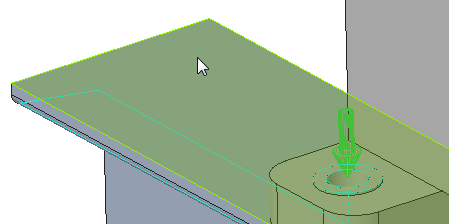

f. 在“选择参考”(Select References) 对话框中，单击“方向”(Orientation) 框以将其激活，然后在工字梁的顶部选择曲面以定义紧固件方向，如图所示。
g. 单击
“视图”(View) >
“已保存方向”(Saved Orientations)，然后单击
RIGHT。箭头将为竖直方向。
6. 单击“确定”(OK)。“螺钉紧固件定义”(Screw Fastener Definition) 对话框将会打开。
7. 单击
“视图”(View) >
“已保存方向”(Saved Orientations)，然后单击
TAPER。
8. 单击

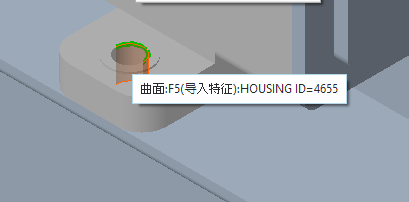

“测量直径”(Measure a diameter) 并选择轴孔曲面。
9. 选中“侧面 2 垫圈”(Side 2 Washers) 复选框，然后选择 DIN 435 I。
10. 单击“确定”(OK)，完成紧固件定义并关闭对话框。“附加选项”(Additional Options) 对话框随即打开。

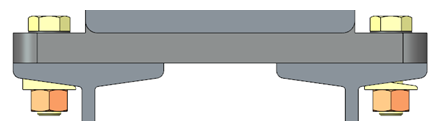

11. 选择“阵列选项”(Pattern Options) > “是否在所有实例上组装紧固件?”(Assemble fastener on all instances?)，然后单击“确定”(OK)。TAPER 方向将在工字梁右侧自动旋转 180°。
|  如果选择 “阵列选项”(Pattern Options) > “是否阵列化紧固件?”(Pattern fastener?)，则将错误定向 TAPER 方向，如下所示： |
12. 保存并关闭装配。
13. 单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。“拭除未显示的”(Erase Not Displayed) 对话框打开。
14. 单击“确定”(OK) 以拭除内存中的所有文件。
