练习 5 - 在点、轴或孔上组装定位销
1. 在 Creo Parametric 中，将工作目录设置为 <下载文件位置>\IFXTraining\IFX_Asm\Exercise5，然后打开 ifx-exercise-5.asm。
2. 单击
“视图”(View) >
“已保存方向”(Saved Orientations)，然后单击
DOWEL。
3. 单击
“工具”(Tools) >
“定位销”(Dowel Pin) >
“根据参考组装”(Assemble on reference)。
“选择参考”(Select References) 对话框将会打开。

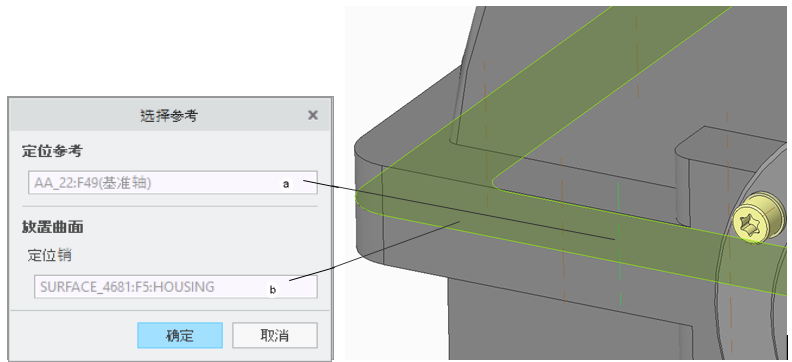

4. 如下所述选择参考︰
a. 选择轴 AA_22 作为“位置参考”(Position Reference)。
b. 选择盖和外壳的匹配曲面作为“放置曲面”(Placement Surface)，然后单击“确定”(OK)。“定义定位销紧固件”(Definition Dowel Pin Fastener) 对话框将会打开。
5. 在直径框中选择 8，然后在长度框中选择 22。
6. 完成连接后，单击“确定”(OK) 以关闭“定位销紧固件定义”(Dowel Pin Fastener Definition) 对话框。“附加选项”(Additional Options) 对话框随即打开。
7. 单击“阵列选项”(Pattern Options) > “是否在所有实例上组装紧固件?”(Assemble fastener on all instances?)，然后单击“确定”(OK)。
8. 隐藏外壳盖以查看两个定位销。
9. 保存并关闭装配。
10. 单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。“拭除未显示的”(Erase Not Displayed) 对话框打开。
11. 单击“确定”(OK) 以拭除内存中的所有文件。
