油箱多相流动：练习 3 - 准备网格
生成网格
1. 在 Flow Analysis 树中，选择“域”(Domains)。
2. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，为“网格生成”(Mesh Generation) 键入以下值：
◦ “最大单元大小”(Maximum Cell Size) - 0.008
◦ “最小单元大小”(Minimum Cell Size) - 0.0003
◦ “曲面单元大小”(Cell Size on Surfaces) - 0.002
◦ “创建细化区域”(Create a Refinement Zone) -“圆柱区域”(Cylindrical Zone)
▪ “单元大小”(Cell Size) - 0.002
▪ “顶部圆心”(Top Circle Center) - 4.0140, -2.6150, 0.2656
▪ “底部圆心”(Bottom Circle Center) - 3.6139, -2.6140, 0.1586
▪ “区域半径”(Zone Radius) - 0.03
3. 单击
“生成网格”(Generate Mesh) 为流体域创建网格。

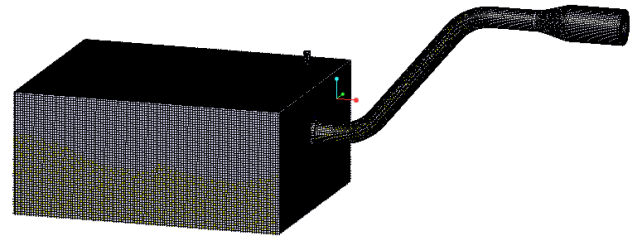

查看网格
1. 清除
“Flow Analysis 主体”(Flow Analysis Bodies)。
2. 按住 CTRL 键并在“域”(Domains) 下选择所有流体域。
3. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，将“曲面”(Surface)、“网格”(Grid) 和“轮廓”(Outline) 设置为“是”(Yes)。
4. 在
“后处理”(Post-processing) 组中单击
“剖视图”(Section View)。新要素
Section 01 将显示在 Flow Analysis 树中的
“衍生曲面”(Derived Surfaces) 下。
5. 选择 Section 01。
6. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “类型”(Type) -“平面 Y”(Plane Y)
◦ “位置”(Position) - -2.62 (负 2.62)
7. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，为“网格”(Grid) 选择“是”(Yes)。
8. 按住 CTRL 键并在“域”(Domains) 下选择所有流体域。
9. 在“属性”(Properties) 面板的“视图”(View) 中，将“曲面”(Surface)、“网格”(Grid) 和“轮廓”(Outline) 设置为“否”(Yes)。
