油箱多相流动：练习 2 - 创建边界条件
1. 在
“域”(Domains) 下，右键单击
NOZZLE:Body 1，然后选择
“添加边界条件”(Add Boundary Condition)。
“曲面集”(Surface Sets) 对话框打开。

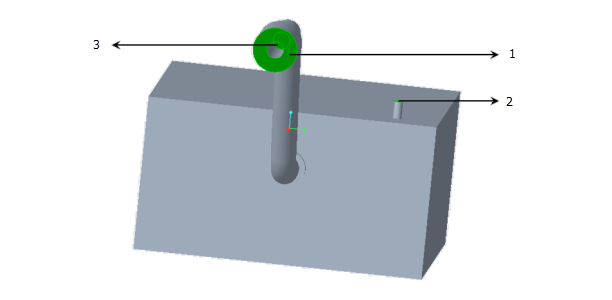

2. 选择下图中所显示的 Nozzle_Air_Outlet。
1. 管嘴空气出口
2. 油箱空气出口
3. 管嘴燃油入口
3. 单击“确定”(OK)。在“普通边界”(General Boundaries) 下，一个新要素 BC_00001 创建完毕。
4. 在
“域”(Domains) 下，右键单击
NOZZLE:Body 1，然后选择
“添加边界条件”(Add Boundary Condition)。
“曲面集”(Surface Sets) 对话框打开。
5. 选择 Nozzle_Fuel_Inlet，如图所示。
6. 单击“确定”(OK)。在“普通边界”(General Boundaries) 下，一个新要素 BC_00002 创建完毕。
7. 在
“域”(Domains) 下，右键单击
TANK:Body 1，然后选择
“添加边界条件”(Add Boundary Condition)。
“曲面集”(Surface Sets) 对话框打开。
8. 选择 Tank_Air_Outlet，如图所示。
9. 单击“确定”(OK)。在“普通边界”(General Boundaries) 下，一个新要素 BC_00003 创建完毕。
10. 右键单击并重命名下列边界条件：
◦ BC_00001 作为 Nozzle_Fuel_Inlet
◦ BC_00002 作为 Nozzle_Air_Outlet
◦ BC_00003 作为 Tank_Air_Outlet
