卡车的外部气流：练习 3 - 准备网格
网格是由 CAD 曲面定义的所有封闭几何的内部和/或外部的计算网格。
生成网格
1. 在 Flow Analysis 树中，选择“域”(Domains)。
2. 在属性面板的“网格”(Mesh) 选项卡中，为“网格生成”(Mesh Generation) 设置以下值：
◦ “网格位置”(Mesh Location) -“外部体积块”(Exterior Volumes)
◦ “边界框边距”(Bounding Box Margins) -“非统一”(Nonuniform)
▪ “最大侧面尺寸”(Maximum Side Sizes) - 2.0, 1.2, 1.5
▪ “最小侧面尺寸”(Minimum Side Sizes) - 0.3, 0, 1.5
◦ “最小单元大小”(Minimum Cell Size) - 0.0005
◦ “细化区域选项”(Refine Zone Options) -“框区域细化”(Box Zone Refinement)
▪ “单元大小”(Cell Size) - 0.005
▪ “第一拐角”(First Corner) - -9.0, -1.0, -1.5
▪ “对角拐角”(Diagonal Corner) - 11.0, 4.0, 1.5
◦ “设置选项”(Setup Options) -“高级模式”(Advanced Mode)
◦ “子特征选项” -“结合曲面片”(Combined with Patches)

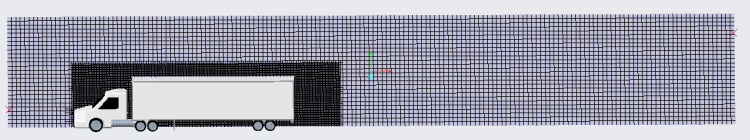

3. 单击
“生成网格”(Generate Mesh) 为流体域创建网格。
