使用阵列
在本练习中，您将识别阵列、对模型进行更改并将更改传播到阵列成员。本练习包括下列任务：
• 识别阵列
• 识别倒角并将倒角传播到其他阵列成员
• 移动几何并将移动传播到其他阵列成员
• 识别和编辑阵列
• 限制在阵列中识别的实例
• 观察更改如何仅传播到已识别的阵列实例
识别阵列
在此任务中，您将选择环形曲面，并使用其识别阵列。
1. 在 Creo Parametric 中，将工作目录设置为 <下载文件位置>，然后打开 linkage_pat.prt。
2. 要禁用所有的基准显示过滤器，请单击图形中工具栏中的 “基准显示过滤器”(Datum Display Filters)，并清除所有复选框。
3. 要设置模型视图，请单击图形中工具栏中的 “已保存方向”(Saved Orientations)，然后选择 VIEW 1。
4. 单击“柔性建模”(Flexible Modeling) 选项卡。

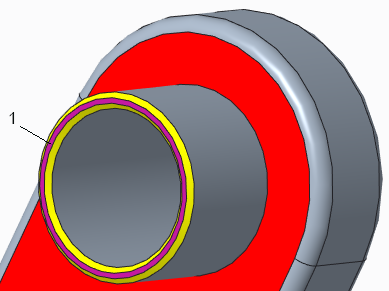

5. 放大并选择紫色的环形曲面。
1. 紫色环形曲面
6. 要选择整个凸台 (选定曲面为其中一部分) 以及与选定曲面相交的更小曲面，请在“形状曲面选择”(Shape Surface Selection) 组中，单击 “凸台”(Bosses)。
7. 要标识与选定几何相同或相似的几何，请在“识别”(Recognition) 组中，选择 “阵列”(Pattern)。“阵列识别”(Pattern Recognition) 选项卡随即打开。请注意，已找到两个实例。
8. 单击 。“阵列识别”特征将显示在模型树中。
识别倒角并将倒角传播到其他阵列成员
在此任务中，您将识别倒角并将已识别的倒角传播到先前已识别的阵列中。
1. 单击图形中工具栏中的 “已保存方向”(Saved Orientations)，然后选择 VIEW 1。

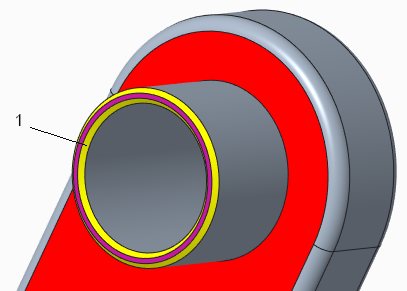

2. 选择位于紫色曲面内部的黄色倒角曲面。
1. 内部黄色曲面
3. 要标识具有相同大小、类型和凸度的连接倒角曲面，请在浮动工具栏中单击 “倒圆角/倒角”(Rounds/Chamfers)。系统将选择整个内部黄色倒角曲面。

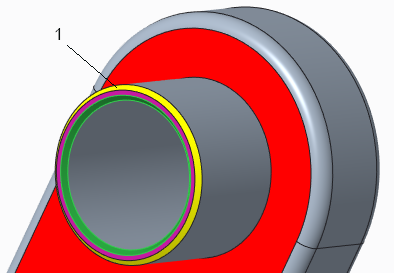

4. 按住 CTRL 键，同时选择位于紫色曲面外侧的黄色倒角曲面。
5. 要标识连接倒角曲面，请在浮动工具栏中单击 “倒圆角/倒角”(Rounds/Chamfers)。系统将选择整个内部黄色倒角曲面。
6. 要标识倒角状几何，请在“识别”(Recognition) 组中，选择 “倒圆角/倒角”(Rounds/Chamfers) > “识别倒角”(Recognize Chamfers)。“识别倒角”(Recognize Chamfers) 对话框随即打开。内部和外部黄色曲面将在“识别并标记为倒角”(Recognize and tag as chamfer) 收集器中列出。
7. 要将已识别的倒角传播到第二阵列成员：
a. 在“识别倒角”(Recognize Chamfers) 对话框中，单击“选项”(Options) 选项卡。
b. 单击“阵列/对称/镜像特征”(Pattern/Symmetry/Mirror Feature) 收集器将其激活。
c. 要选择将已识别倒角传播到其中的阵列，请在模型树中选择“阵列识别 1”。
d. 单击“确定”(OK)。“识别倒角 2 的传播”特征将显示在模型树中。
移动几何并将移动传播到其他阵列成员
在此任务中，需要在一个阵列成员中移动曲面，然后将该移动传播到另一个阵列成员。
1. 单击图形中工具栏中的 “已保存方向”(Saved Orientations)，然后选择 VIEW 1。
2. 在“变换”(Transform) 组中，单击 “移动”(Move) 下的箭头，然后选择 “按尺寸移动”(Move by Dimension)。“移动”(Move) 选项卡随即打开。
3. 选择紫色曲面。
1. 紫色曲面
4. 要定义尺寸的参考：
a. 在“尺寸”(Dimensions) 选项卡上，单击“参考”(References) 选项卡将其激活。
b. 再次选择紫色曲面。

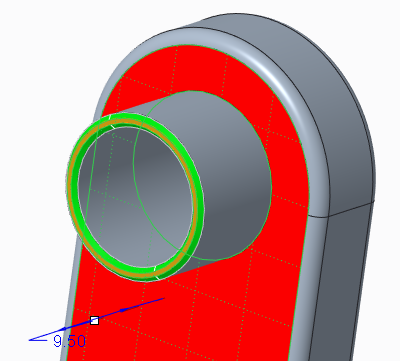

c. 按住 CTRL 键，同时选择红色曲面。尺寸将显示在图形窗口中。
5. 将尺寸值改为 6。请注意，仅编辑的凸台发生更改。
6. 要将“移动”传播到其他阵列成员，请单击“选项”(Options) 选项卡，之后单击“阵列/对称/镜像特征”(Pattern/Symmetry/Mirror feature) 收集器将其激活，然后在模型树中选择“阵列识别 1”。移动将被传播到第二阵列成员。
7. 单击 。“移动 3 的传播”特征将显示在模型树中。
识别和编辑阵列
在此任务中，您将从四个孔中任选其一，使用孔识别阵列和编辑模式。
1. 单击图形中工具栏中的 “已保存方向”(Saved Orientations)，然后选择 VIEW 2。

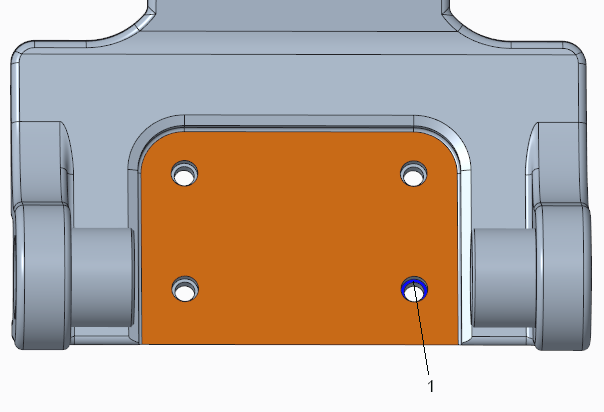

2. 选择右下方孔内部的蓝色平面曲面。
1. 蓝色平面曲面
3. 要选择整个切口 (选定曲面为其中一部分) 以及与选定曲面相交的更小曲面，请单击 “切口”(Cuts)。系统将选择孔的曲面。

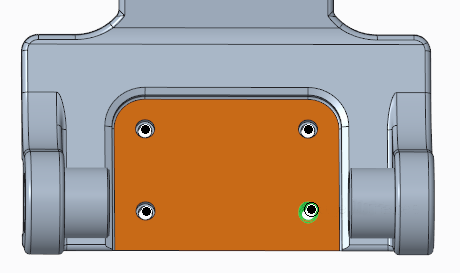

4. 要标识与选定几何相同或相似的几何，请在“识别”(Recognition) 组中，选择 “阵列”(Pattern)。“阵列识别”(Pattern Recognition) 选项卡随即打开。请注意，所有四个孔实例均已找到，且由 黑点表示。
5. 要编辑阵列：
a. 单击“选项”(Options) 选项卡，然后选择“允许编辑”(Allow edit) 复选框。
b. 对于第一方向，将“实例”(Instances) 改为 3，并将“间距”(Spacing) 改为 17.1。
c. 对于第二方向，将“实例”(Instances) 改为 3，并将“间距”(Spacing) 改为 10。

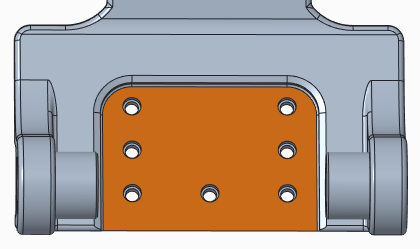

d. 在图形窗口的阵列中间，取消选择顶部中间的阵列实例及其下方的实例。已取消选择的阵列实例的点将变为 白色。
6. 单击 。“阵列识别 2”特征将显示在模型树中。
限制在阵列中识别的实例
在此任务中，您要将阵列识别的范围控制到仅包括定义的阵列成员子集。
1. 单击图形中工具栏中的 “已保存方向”(Saved Orientations)，然后选择 VIEW 2。
2. 选择右下方孔内部的平面曲面。
3. 单击 “切口”(Cuts)。系统将选择孔的曲面。
4. 要标识与选定几何相同或相似的几何，请在“识别”(Recognition) 组中，选择 “阵列”(Pattern)。“阵列识别”(Pattern Recognition) 选项卡随即打开。已识别的阵列实例由 黑点表示。
5. 单击“选项”(Options) 选项卡，然后选择“限制阵列识别”(Restrict pattern recognition) 复选框。选项将变为活动状态。
6. 选择“草绘”(Sketch) 选项，然后单击“定义”(Define)。“草绘”(Sketch) 对话框随即打开。
a. 要定义草绘平面，请选择橙色曲面。
b. 要定义草绘参考，请选择附加边。
c. 要关闭该对话框，请单击“草绘”(Sketch)。“草绘”(Sketch) 选项卡随即打开。
7. 要平行于屏幕定向草绘平面，请在图形中工具栏中单击 “草绘视图”(Sketch View)。

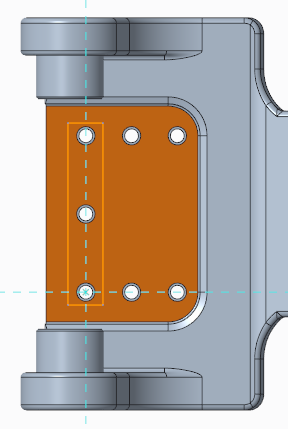

8. 要创建草绘以定义要识别的阵列成员，请在“草绘”(Sketch) 选项卡上单击 “拐角矩形”(Corner Rectangle)，然后仅围绕要识别的阵列成员绘制矩形。
9. 单击“确定”(OK) 完成草绘。
10. 单击 ，完成特征。系统将创建仅包括已识别阵列成员的阵列识别特征。“阵列识别 3”特征将显示在模型树中。
观察更改如何仅传播到已识别的阵列实例
编辑一个阵列成员并观察如何将更改仅传播到识别特征中已包括的实例。
1. 单击图形中工具栏中的 “已保存方向”(Saved Orientations)，然后选择 VIEW 3。

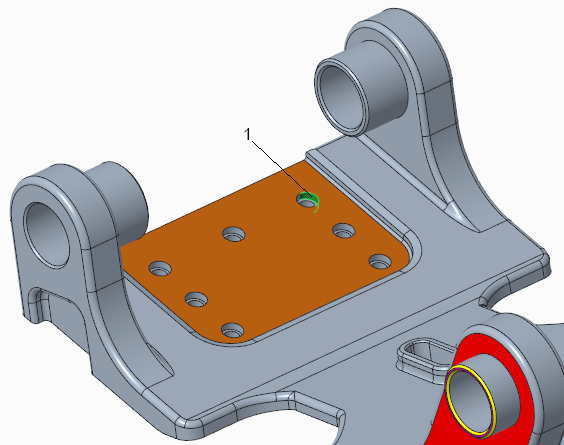

2. 选择右上角阵列成员的圆柱曲面。
3. 在“变换”(Transform) 组中，单击 “修改解析”(Modify Analytic)。
4. 将“半径”(Radius) 值从 2 改为 3。
5. 单击“选项”(Options) 选项卡，然后单击“阵列/对称/镜像特征”(Pattern/Symmetry/Mirror feature) 收集器将其激活。

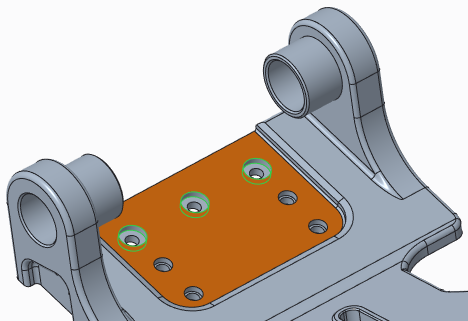

6. 要选择将半径更改传播到其中的阵列，请在模型树中选择“阵列识别 3”特征。请注意，系统将仅更新上述三个已识别的阵列成员。
7. 单击 ，完成特征。
8. 保存并关闭模型。
