无热传递的功率逆变器：练习 6 - 执行仿真
|  在进行仿真之前，必须先创建监控点。 |
1. 在 Flow Analysis 树中的“物理”(Physics) 下，选择“共用”(Common)。
2. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “迭代数” - 500
◦ “时间定义”(Time Definition) -“稳态仿真”(Steady State Simulation)
◦ “结果保存频率”(Result Saving Frequency) - 500
3. 在
“运行”(Run) 组中，单击
“运行”(Run) 以开始仿真。在
“运行”(Run) 组中，默认设置为
“从初始值开始”(Start from Initial Values) 和
“稳态”(Steady)。
4. 在“信息”(Info) 对话框中，单击“是”(Yes) 生成网格并继续。

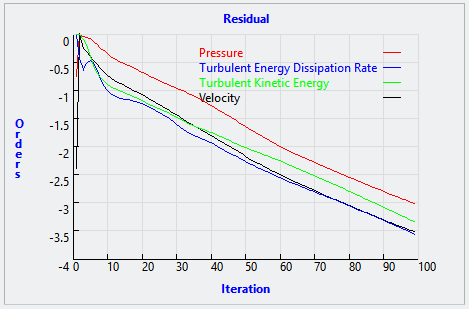

5. 单击
“XY 坐标图面板 (XYPlot Panel)” 查看稳态仿真的残差。
| 稳态仿真的默认收敛条件为 0.001。当所有变量的残差减少 3 阶，或达到最大迭代数时，会进行下一个时间步长的计算。 |
6. 完成仿真后，单击“确定”(OK)。
