使用管嘴的多成分混合：练习 8 - 分析结果
本练习介绍了如何在仿真期间及之后分析结果。要隐藏 CAD 曲面 (非流体域)，请在
“显示”(Show) 组中的
“Flow Analysis 主体”(Flow Analysis Bodies) 和
“CAD 主体”(CAD Bodies) 之间进行切换。单击
“XY 坐标图面板”(XYPlot Panel) 查看 XY 坐标图。
查看截面上的速度等值线
1. 创建截面 Section 01。它出现在“衍生曲面”(Derived Surfaces) 下。
2. 选择 Section 01。在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “类型”(Type) -“平面 X”(Plane X)
◦ “位置”(Position) - 0.0555
3. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “保留绘图”(Keep drawing) -“是”(Yes)
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “否”(No)

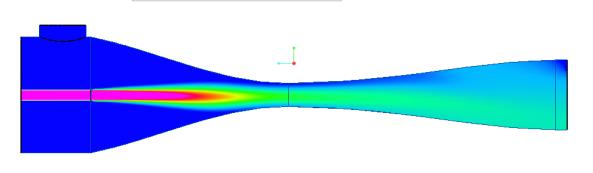

◦ “变量”(Variable) - Concentration:CH4 [-] : Component
◦ “最小”(Min) - 0
◦ “最大”(Max) - 0.6
4. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “保留绘图”(Keep drawing) -“是”(Yes)
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “否”(No)

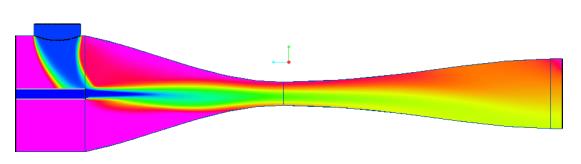

◦ “变量”(Variable) - Concentration:O2 [-] : Component
◦ “最小”(Min) - 0
◦ “最大”(Max) - 0.1
5. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “保留绘图”(Keep drawing) -“是”(Yes)
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “否”(No)

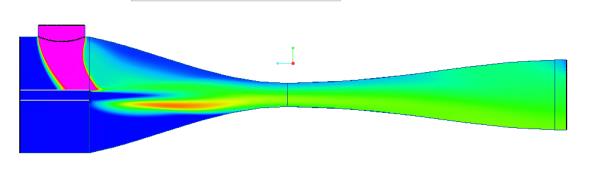

◦ “变量”(Variable) - Concentration:H2O [-] : Component
◦ “最小”(Min) - 0
◦ “最大”(Max) - 0.6
查看截面上的压力和马赫数等值线
1. 创建截面 Section 02。它出现在“衍生曲面”(Derived Surfaces) 下。
2. 选择 Section 02。在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “类型”(Type) -“平面 Y”(Plane Y)
◦ “位置”(Position) - 0.055
3. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “保留绘图”(Keep drawing) -“是”(Yes)
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “否”(No)

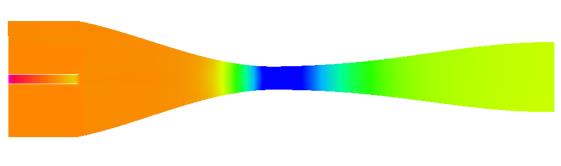

◦ “变量”(Variable) - “压力 : [Pa] : 流量”(Pressure: [Pa] : Flow)
◦ “最小”(Min) - 100500
◦ “最大”(Max) - 102000
| 压力: [Pa] : 流动 102000 100500 |
4. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “保留绘图”(Keep drawing) -“是”(Yes)
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “否”(No)

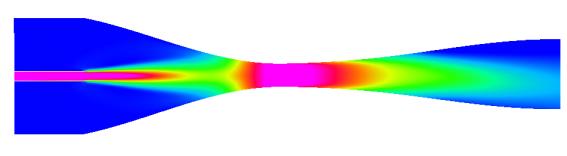

◦ “变量”(Variable) - “马赫数：[-]：流动”(Mach Number：[-]：Flow)
◦ “最小”(Min) - 0
◦ “最大”(Max) - 0.15
绘制出口边界处的温度
1. 在
“边界条件”(Boundary Conditions) >
“普通边界”(General Boundaries) 中，选择
Nozzle_Outlet。
2. 单击
“XY 坐标图”(XYPlot)。新要素
xyplot1 将添加到 Flow Analysis 树中的
“结果”(Results) >
“衍生曲面”(Derived Surfaces) >
“XY 坐标图”(XY Plots) 中。
3. 选择 xyplot1。
4. 在“属性”(Properties) 面板中，将“变量”(Variable) 设置为“温度”(Temperature)。
