混合罐：练习 7 - 分析结果
本练习介绍了如何在仿真期间及之后分析结果。要隐藏 CAD 曲面 (非流体域)，请在
“显示”(Show) 组中的
“Flow Analysis 主体”(Flow Analysis Bodies) 和
“CAD 主体”(CAD Bodies) 之间进行切换。单击

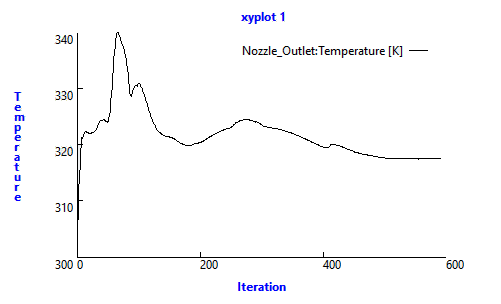

“XY 坐标图面板”(XYPlot Panel) 查看 XY 坐标图。

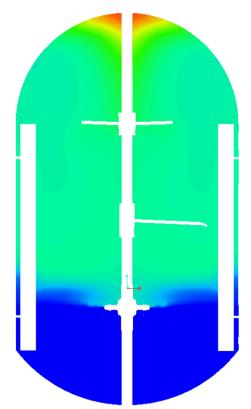

查看截面上的组分浓度
1. 在
“结果”(Results) >
“衍生曲面”(Derived Surfaces) 下，选择
Section 01。
2. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “保留绘图”(Keep drawing) -“是”(Yes)
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “否”(No)
◦ “变量”(Variable) - Concentration:01 [-] : Species
◦ “最小”(Min) - 0
◦ “最大”(Max) - 1
| Concentration:01 [-] : Species 1 0 |

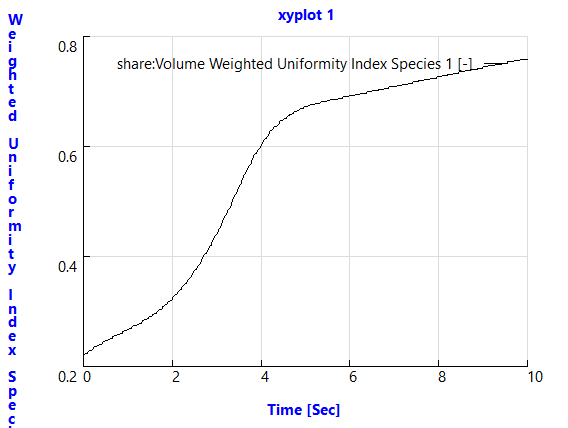

绘制均匀性指数图表
1. 在 Flow Analysis 树中，单击“物理”(Physics) 下的“通用”(Common)。
2. 单击
“XY 坐标图”(XYPlot)。新图元
xyplot1 将添加到 Flow Analysis 树中的
“结果”(Results) >
“衍生曲面”(Derived Surfaces) >
“XY 坐标图”(XY Plots) 下。
3. 选择 xyplot1。
4. 在“属性”(Properties) 面板中，将“变量”(Variable) 设置为 Volume Weighted Uniformity Index Species 1。

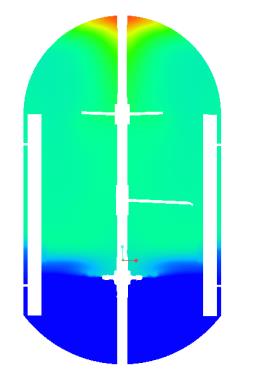

查看动画
1. 在图形工具栏中单击
以显示样式元素。选择
“消隐”(No Hidden)、
“隐藏线”(Hidden Line) 或
“线框”(Wireframe) 来显示网格。
2. 清除
“CAD 主体”(CAD Bodies)。
3. 在 Flow Analysis 树的
“结果”(Results) >
“衍生曲面”(Derived Surfaces) 下，选择
Section01。
4. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “变量”(Variable) - Concentration:01 [-] : Species
◦ “最小”(Min) - 0
◦ “最大”(Max) - 1
| Concentration:01 [-] : Species 1 0 |
5. 在 Flow Analysis 选项卡中，单击“项目”(Project) 组箭头。
6. 选择“保存动画”(Save Animation)。“动画预览”(Animation Preview) 对话框随即打开。
7. 单击
“加载结果”(Load Results)。
8. 按 Shift 键并选择结果文件的范围，或者选择扩展名为 .sres 的文件。结果文件的保存取决于您为“通用”(Common) 模块设置的“结果保存频率”(Result Saving Frequency)。
9. 单击“打开”(Open)。
10. 在“动画预览”(Animation Preview) 对话框中，单击“保存动画”(Save Animation)。动画文件将以 gif 格式保存在工作文件夹中。
