重新使用端板连接器
1. 单击
“框架”(Framework)，然后在
“元件”(Components) 组中单击
“操作”(Operations) >
“重用元件”(Reuse Component)。
“重新使用元件”(Reuse Component) 对话框随即打开。

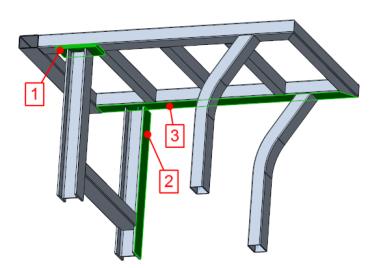

2. 参考下图中的注解 1，选择刚刚装配的突出显示的端板连接器作为要重新使用的元件。
3. 在
“实例类型”(Instance Type) 下单击
以重新装配选定的元件实例。
4. 单击“下一步”(Next) 以继续进行元件放置。
5. “元素定义”(Element Definition) 对话框随即打开，并允许您选择第一个参考收集器“截面梁顶部”(Profile top) 处于活动状态的放置参考。参考下图中的注解 2，选择上部截面梁端点附近的突出显示工字梁曲面作为截面梁顶端。
6. 第二参考收集器“连接端面”(Attach face) 变为活动状态。参考下图中的注解 3，选择矩形管突出显示的下曲面作为连接面。
7. 单击“预览”(Preview) 以查看组装端板的预览。如果需要，请重复步骤 5 至 7，以选择不同的参考。
8. 单击“确定”(OK) 以完成端板组装。

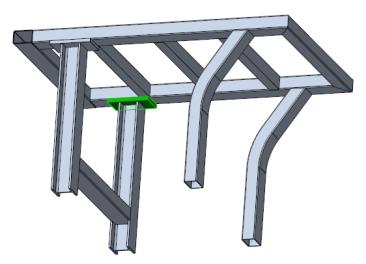

9. 请注意，端板会再次装配为相同的模型。您的模型应类似于如下所示的模型：
10. 单击“关闭”(Close) 以关闭“重新使用元件”(Reuse Component) 对话框。
