连接两个轮廓端点
本任务介绍了如何连接两个轮廓端点，使它们形成一个拐角。
1. 单击
“框架”(Framework) >
“基本接头”(Basic Joints)。
“基本接头”(Basic Joints) 对话框随即打开。
2. 在
“接头操作”(Joint Actions) 下，单击
定义一个新接头。
3. 在
“连接两个轮廓端点”(Join both Profile Ends) 下，单击
定义一个拐角接头。
4. 参考下图中的注解 1，在模型上选择突出显示的位置附近的第一个轮廓端点。

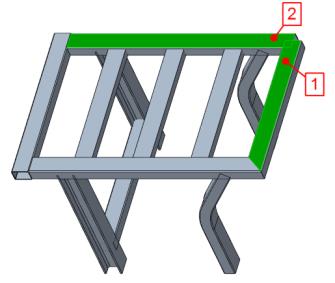

5. 参考下图中的注解 2，在模型上选择突出显示的位置附近的第二个轮廓端点。显示的拐角接头只是一个预览，这使您能够在确认最终创建之前能够更改选项。
6. 单击“重复”(Repeat) 或单击鼠标中键，完成接头创建操作并继续创建下一个拐角接头。
7. 参考下图中的注解 1，在模型上选择突出显示的位置附近的第一个轮廓端点。

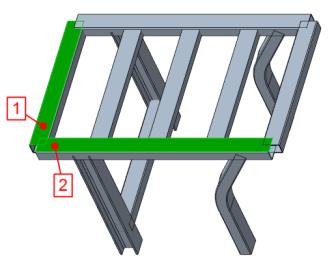

8. 参考下图中的注解 2，在模型上选择突出显示的位置附近的第二个轮廓端点。
9. 单击“重复”(Repeat) 或单击鼠标中键。
10. 在
“联接截面梁的两个端点”(Join both Profile Ends) 下，单击
定义斜接接头。
11. 参考下图中的注解 1，在模型上选择突出显示的位置附近的第一个轮廓端点。

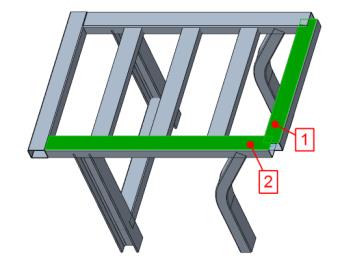

12. 参考下图中的注解 2，在模型上选择突出显示的位置附近的第二个轮廓端点。
13. 单击“重复”(Repeat) 或单击鼠标中键，继续处理下一个斜接接头。
14. 参考下图中的注解 1，在模型上选择突出显示的位置附近的第一个轮廓端点。

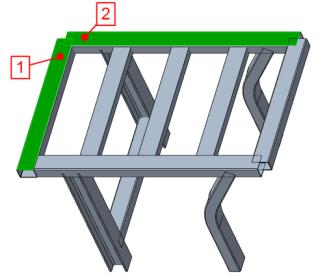

15. 参考下图中的注解 2，在模型上选择突出显示的位置附近的第二个轮廓端点。
16. 单击“确定”(OK)，关闭对话框。
