创建轮廓切口
要在刚刚使用工字梁几何创建的接头处切除矩形管，可使用“高级接头”(Advanced Joints) 对话框中的切除命令。
1. 单击
“框架”(Framework) >
“高级接头”(Advanced Joints)。
“高级接头”(Advanced Joints) 对话框将会打开。
2. 在
“接头操作”(Joint Actions) 下，单击
定义一个新接头。
3. 选中“带偏移”(With offset) 复选框，然后在偏移的第一个框中输入 2。
4. 单击
“切口”(Cutout)。

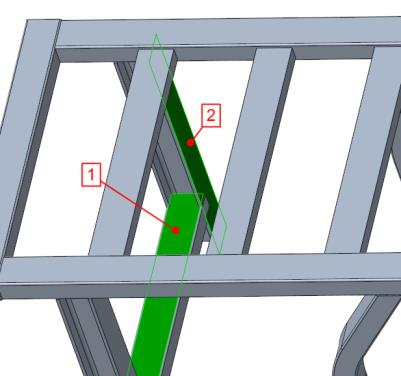

5. 参考下图中的注解 1，选择要切除的突出显示的轮廓。
6. 参考下图中的注解 2，选择用于切除的突出显示的参考轮廓。将切口创建为预览。
7. 单击“重复”(Repeat) 或单击鼠标中键，完成切口创建并继续处理下一个切口。

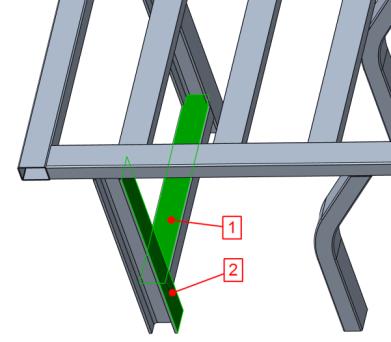

8. 参考下图中的注解 1，选择要切除的轮廓。
9. 参考注解 2，选择参考轮廓。随即显示提议切口的预览。

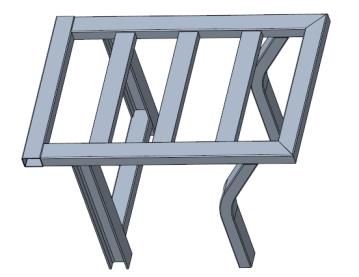

10. 单击“确定”(OK) 完成切口创建，并关闭“高级接头”(Advanced Joints) 对话框。您的模型应类似于如下所示的模型：
