练习 1 - 更改模型曲面的外观

外观是用于确定曲面外观的属性集。这些属性包括颜色、反射能力、透明度、纹理等。

1. 单击“文件”(File) > “打开”(Open) 并浏览至下载本教程模型时使用的目录。

2. 选择 chair.asm。模型将在图形窗口中打开。要以不显示基准的形式查看模型，请在图形工具栏中单击

，然后清除“(全选)”((Select All)) 复选框。

3. 要开始渲染，请单击“应用程序”(Applications) > Render Studio。Render Studio 选项卡随即在功能区中打开，渲染开始。

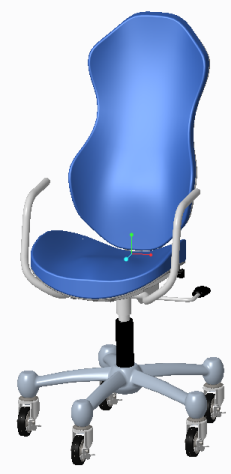

4. 旋转零件。请注意，当您旋转椅子时渲染仍会继续，如下图所示：

5. 要将椅子设置回原始方向，请单击

“已保存方向”(Saved Orientations)，然后选择 00–Start。椅子恢复到其原始方向。

6. 单击

“透视图”(Perspective View) 将显示由正交视图更改为透视图。此操作可在编辑场景前将零件置于正确的透视图中。

7. 要更改椅子底座的颜色，请单击

“外观”(Appearances) 下的箭头。“外观库”(Appearance gallery) 随即打开。

8. 在“外观库”(Appearance gallery) 顶部的“搜索”(Search) 框中，键入 chrome，然后单击

。在“外观库”(Appearance gallery) 中，“库”(Library) 下方将显示搜索结果。将指针置于圆上时，即可看到外观的名称以及外观所代表材料的说明。

9. 按照下表中的序列将椅子底座的外观更改为铬：

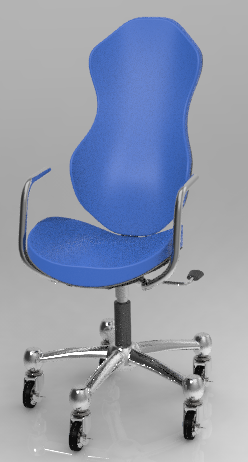

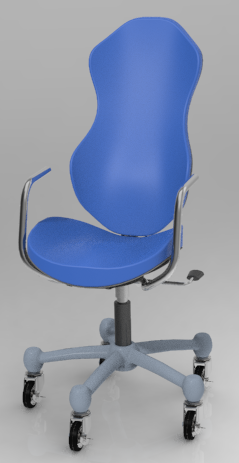

在“外观库”(Appearance gallery) 中，单击“库”(Library) 下方的 chrome。“选择”(Select) 对话框随即打开，“外观库”(Appearance gallery) 则会关闭。	单击底座将其选定。	单击“确定”(OK)。椅子底座将变为铬，而画笔会变回指针。

10. 要更改座椅和椅背的颜色，请单击

“外观”(Appearances) 下方的箭头。“外观库”(Appearance gallery) 随即打开。

11. 在“外观库”(Appearance gallery) 顶部的“搜索”(Search) 框中，键入 leather，然后单击

。在“外观库”(Appearance gallery) 中，“库”(Library) 下方会显示搜索结果。

12. 按照下表中的序列将座椅和椅背的外观更改为皮革黑色：

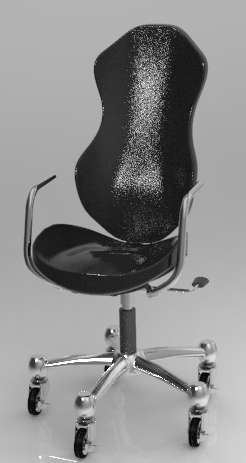

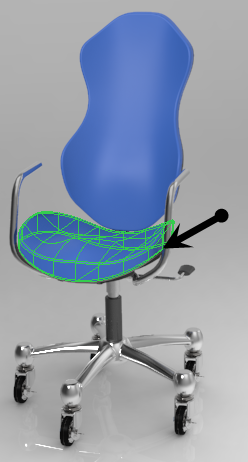

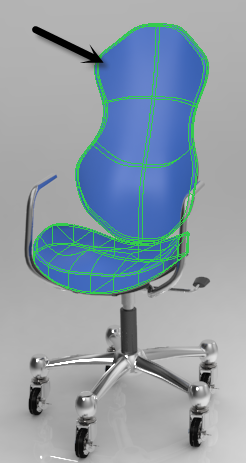

在“外观库”(Appearance gallery) 中，单击“库”(Library) 下方的 leather-black。“选择”(Select) 对话框随即打开。	单击座椅将其选定。	按住 CTRL 键并单击椅背，从而可将座椅和椅背同时选中	单击“确定”(OK)。座椅和椅背将变为皮革黑色，而画笔会变回指针。

13. 单击“外观”(Appearances) 下方的箭头。“外观库”(Appearance gallery) 随即打开。将指针置于 leather-black 上，单击鼠标右键，然后选择“编辑”(Edit)。“模型外观编辑器”(Model Appearance Editor) 对话框随即打开。

14. 按照下表中所示对滑块进行设置，并注意这些更改对椅子产生的影响。

15. 单击“关闭”(Close)，关闭“模型外观编辑器”(Model Appearance Editor) 对话框。

◦ 单击“文件”(File) > “保存”(Save)，保存模型。您可以稍后继续练习 2。
