带共轭传热的功率逆变器:练习 6 - 分析结果
本练习介绍了如何在仿真期间及之后分析结果。要隐藏 CAD 曲面 (非流体域),请在
“CAD 主体”(CAD Bodies) 和
“Flow Analysis 主体”(Flow Analysis Bodies) 之间进行切换。
查看边界处的压力等值线
1. 选择“域”(Domains)。
2. 在
“打开/关闭视图属性”(Turn on/off view properties) 列表中,单击
“隐藏所有曲面”(Hide all surfaces)、
“隐藏所有网格”(Hide all grids) 和
“隐藏所有轮廓”(Hide all outlines)。
3. 在“边界条件”(Boundary Conditions),“界面”(Interface) 下,选择名称以 POWERINVERTER_1_FLUID、PANEL_FAN_/POWERINVERTER_1_FLUID 和 PANEL_SOCKET_/POWERINVERTER_1_FLUID 开头的所有要素。

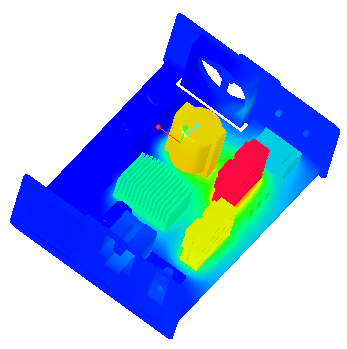

4. 在“属性”面板的“视图”(View) 选项卡中,为“曲面”(Surface) 设置以下选项值:
◦ “保留绘图”(Keep drawing) -“是”(Yes)
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “否”(No)
◦ “变量”(Variable) -“温度:[K]:热量”(Temperature: [K] : Heat)
◦ “最小”(Min) - 300
◦ “最大”(Max) - 370
绘制出口边界处的温度
1. 在 Flow Analysis 树中,单击“边界条件”(Boundary Conditions) > “普通边界”(General Boundaries)。
2. 选择 BC_00001。
3. 单击
“XY 坐标图”(XYPlot)。新要素
xyplot1 将显示在 Flow Analysis 树中的
“结果”(Results) >
“XY 坐标图”(XY Plots) 下

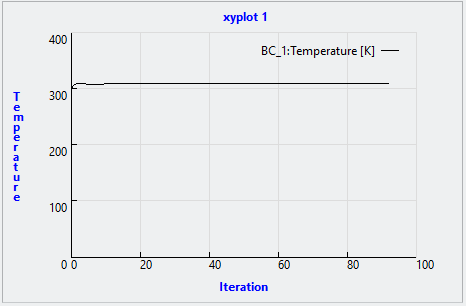

4. 单击 xyplot1。
5. 在“属性”(Properties) 面板的“视图”(View) 选项卡中,对于“曲面”(Surface),将“变量”(Variable) 设置为“温度”(Temperature)。
6. 根据需要单击
“运行”(Run) 组中的
“停止”(Stop) 和
“运行”(Run)。
