具有对流和辐射的客舱辐射：练习 7 - 分析结果
本练习介绍了如何在仿真期间及之后分析结果。要隐藏 CAD 曲面 (非流体域)，请在
“显示”(Show) 组中的
“Flow Analysis 主体”(Flow Analysis Bodies) 和
“CAD 主体”(CAD Bodies) 之间进行切换。单击
“XY 坐标图面板”(XYPlot Panel) 查看 XY 坐标图。
查看截面上的速度等值线
1. 在
“后处理”(Post-processing) 组中，单击
“剖视图”(Section View) 并创建两个截面。
Section 01 和
Section 02 显示在衍生曲面下。
2. 选择 Section 01。在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “类型”(Type) -“平面 X”(Plane X)
◦ “位置”(Position) - 0
3. 选择 Section 02。在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “类型”(Type) -“平面 X”(Plane X)
◦ “位置”(Position) - 0
4. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “保留绘图”(Keep drawing) -“是”(Yes)
◦ “变量”(Variable) -“速度大小 : [m/s] : 流动”(Velocity Magnitude: [m/s] : Flow)
◦ “最小”(Min) - 0
◦ “最大”(Max) - 0.2
5. 在
“边界条件”(Boundary Conditions) >
“普通边界”(General Boundaries) 中，选择
OFFICE_ROOM_1_FLUID。
查看边界处的温度等值线
1. 在“属性”(Properties) 面板中，选择两个截面 Section 01 和 Section 02。
2. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，对于“曲面”(Surface)，将“保留绘图”(Keep drawing) 设置为“否”(No)。
3. 在
“边界条件”(Boundary Conditions) >
“普通边界”(General Boundaries) 中，选择
OFFICE_ROOM_1_FLUID。
4. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “保留绘图”(Keep drawing) -“是”(Yes)
◦ “轮廓”(Outline) -“是”(Yes)
◦ “变量”(Variable) -“温度：[K]：热”(Temperature: [K] : Heat)
◦ “最小”(Min) - 295
◦ “最大”(Max) - 345

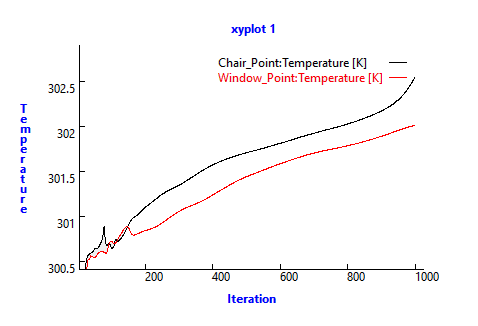

绘制监控点处的压力图
1. 在 Flow Analysis 树中的“结果”(Results) 下，单击“监控点”(Monitoring Points)。
2. 选择 Window_Point 和 Chair_Point。
3. 单击
“XY 坐标图”(XYPlot)。新要素
xyplot1 将添加到 Flow Analysis 树中的
“结果”(Results) >
“衍生曲面”(Derived Surfaces) >
“XY 坐标图”(XY Plots) 中。
4. 选择 xyplot1。
5. 在“属性”(Properties) 面板中，将“变量”(Variable) 设置为“温度”(Temperature)。
6. 根据需要单击
“停止”(Stop) 和
“运行”(Run)。
