轴承连接反作用分量的测量
轴承连接允许沿着和围绕轴进行平移和旋转，围绕两个轴的旋转与第一个轴垂直。

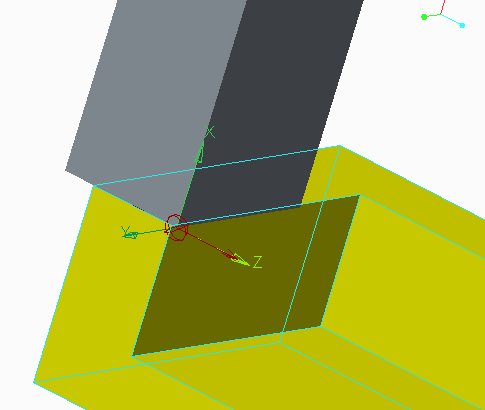

如下图所示，轴承连接的 Z 轴被固定到第一个 (绿色) 刚性主体的 LCS 处，且可被定位到沿轴承平移轴的任何位置。只能相对于第一个 (绿色) 刚性主体的 LCS 定义有意义的“径向力 X”(Radial Force X) 和“径向力 Y”(Radial Force Y)。换句话说，不能相对于轴承平移轴定义“径向力 X”(Radial Force X)，因为该轴被固定到了第一个 (绿色) LCS。
可以为轴承连接定义以下测量：
• “轴向力”(Axial force) -沿平移轴移动时的力分量 (“力 X”(Force X)、“力 Y”(Force Y) 和“力 Z”(Force Z))。
• “径向力 X”(Radial force X) 和“径向力 Y”(Radial force Y) - 垂直于连接的 Z 轴的平面上的力分量。
• 合力
根据在“定义”(Definition) 对话框中定义的分量的类型，可能会得到以下结果：
• 如果选择“径向力 X”(Radial force X) 或“径向力 Y”(Radial force Y)，则连接图标处将显示第一个 (绿色) 刚性主体的轴线且 X 和 Y 方向清晰可见。
• 如果选择“合力”(Total force)、“轴向力”(Axial force) 或“径向力”(Radial force)，则值为标量，且不需要 LCS 参考。
选定“力 X”(Force X)、“力 Y”(Force Y) 或“力 Z”(Force Z) 时，连接图标，X、Y 和 Z 方向以及力的方向均清晰可见 (见下方)。

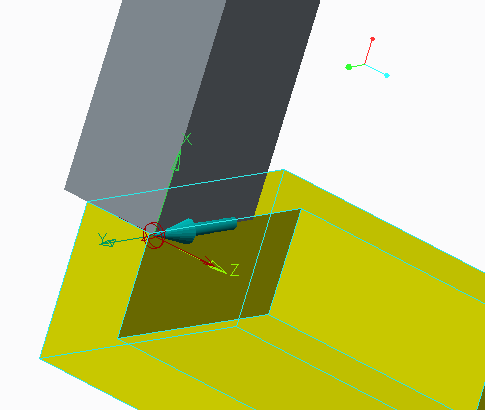

• 选择轴承连接和“轴向力”(Axial Force) 时，会在连接上出现一个着色箭头，用以指示正方向。请仔细考虑此方向是否正确指示了要显示的力或力矩。
• 如果模型是着色的，则着色可能会将箭头隐藏起来。选择“线框”(Wireframe)、“隐藏线”(Hidden Line) 或“消隐”(No Hidden) 显示可使箭头可见。
• 运行回放文件时，这些力将在轴承点处显示出来。
