关于用于凸轮从动机构连接的曲面
可以选择任意一组属于单个刚性主体的邻近、延伸曲面。拉伸曲面必须垂直于曲线所在的平面。该曲面只能沿一个方向弯曲(它们不能弯成弓形)。
例如:
可接受曲面
不可接受曲面

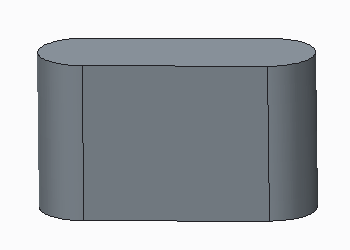

单向曲面曲线

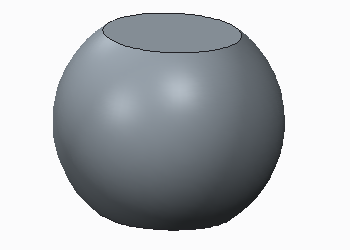

曲面呈弓形
当选择曲面时,要注意以下信息:
可以选择能任意修剪的曲面,例如,包括内孔和延伸深度变化。
可以选择具有不同拉伸深度的曲面。
如果在选择弯曲曲面之前选择了“自动选择”(Autoselect) 复选框,将包括与选定曲面相邻的任何曲面。这些曲面可能是不连续的,所以一定要对其进行检查,以确定是否需要平滑几何。“自动选择”(Autoselect) 选项不能用于曲线或平面。
如果凸轮主体上有明显的或不连续的曲面过渡,请在创建凸轮从动机构连接之前应修改几何形状,以避免性能不佳。例如,可在尖角处创建一个小的倒圆角特征。
凸轮与另一凸轮相互作用的一侧由凸轮的法线方向指示。如果选择开放的曲线或曲面,会出现一个洋红色的箭头,从相互作用的侧开始延伸,指示凸轮的法向。如果要将凸轮的作用侧改为凸轮的背面,请在“凸轮从动机构连接定义”(Cam-Follower Connection Definition) 对话框中,单击“反向”(Flip)。切记,对凸轮作用侧的更改必须满足模型的几何和装配约束。
可选择平面曲面,但对于平面,必须同时为凸轮的延伸方向指定其它参考。要明确地指定凸轮方向,请在“凸轮从动机构连接定义”(Cam-Follower Connection Definition) 对话框中,单击“前参考”(Front reference)“后参考”(Back reference)
要更改现有凸轮上的凸轮曲面定义,请从“机构树”中选择该凸轮,右键单击,然后从快捷菜单中选取“编辑定义”(Edit Definition)“凸轮从动机构连接定义”(Cam-Follower Connection Definition) 对话框打开。可从任一凸轮中选择并移除曲面或曲线,方法是在选择曲面或曲线的同时按住 CTRL 键,也可“反向”(Flip) 曲面法向。
