关于平整形态
使用“平整形态”工具可自动创建平整版的钣金件，并准备制造模型。平整形态特征仍然是模型树中的最后一个特征，并且保持平整模型视图。在设计中添加或重定义特征时，会隐含平整形态。在添加特征之后，其会自动恢复。一个模型只能有一个平整形态。可使用“展平”工具根据需要创建平整形态特征。
创建完“平整形态”特征之后，使用“视图”(View) 选项卡上的“边界框尺寸”(Bounding Box Dimensions) 命令可切换展平钣金件长度和宽度尺寸的显示。尺寸与 SMT_FLAT_PATTERN_LENGTH 和 SMT_FLAT_PATTERN_WIDTH 参数相关联。
创建“平整形态”特征时必须定义固定曲面或边。可在“固定几何”(Fixed Geometry) 对话框中于零件级为所有的“展平”、“折回”和“平整形态”操作设置固定几何，这样可以节省时间并保持一致性。
创建平整形态特征时，切记以下几点：
• 不能手动选择折弯几何。
• 不能为含有多个不同分离几何的零件创建平整形态。
• 如果检测曲面后发现需要创建变形区域，可使用“展平”工具根据需要指定区域处理。
• 可以将添加到成型的切口投影到平整形态。
• 如果某个模型中不存在平整形态特征，可使用“平整形态预览”工具打开显示该模型的展平状态的窗口。
下图显示了用于创建平整形态的选项

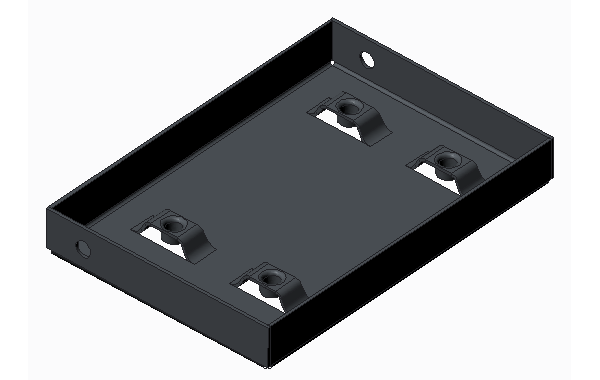

• 钣金件零件

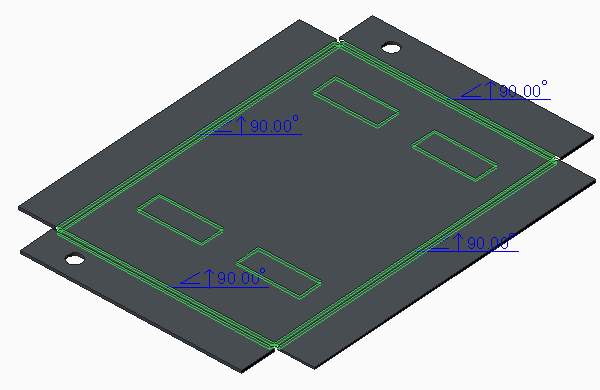

• 平整形态 (带有折弯注解)

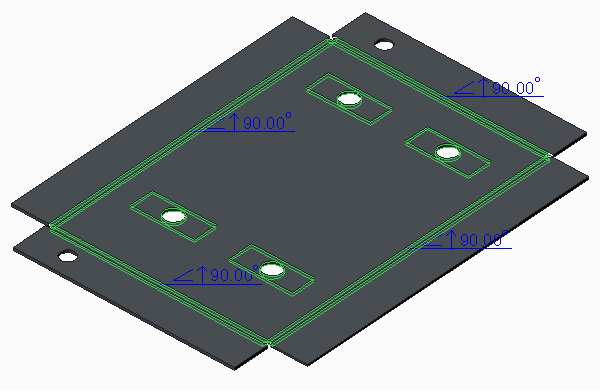

• 平整形态 (带折弯注解和投影的切口)
