草绘器
>
标注草绘器几何
>
使用尺寸工具
>
一般尺寸
>
直径尺寸、半径尺寸和线性尺寸
直径尺寸、半径尺寸和线性尺寸
在某些情况下，可根据设计目的分配截面的直径尺寸、半径尺寸或线性尺寸。
圆的尺寸类型

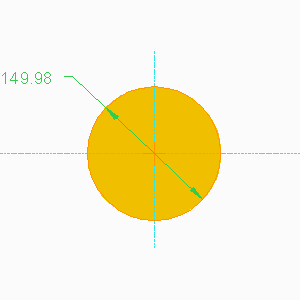

下面是标注了直径尺寸的圆的示例：

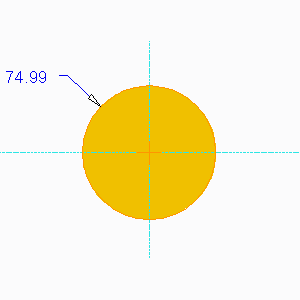

下面是标注了半径尺寸的圆的示例：

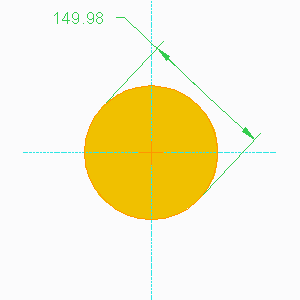

下面是标注了线性尺寸的圆的示例：
带有中心线的截面的尺寸类型
下面是带有中心线的截面的直径尺寸的示例：
下面是带有中心线的截面的半径尺寸的示例：

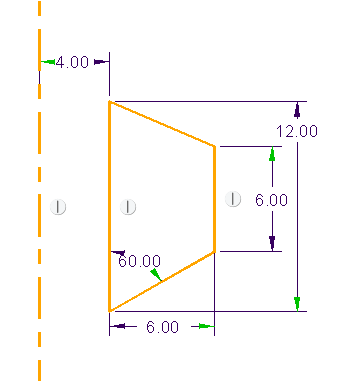

下面是带有中心线的截面的线性尺寸的示例：
