要在同心圆图元间插入尺寸

基于模型的定义 > 基于模型的定义 > 创建多种注释类型 > 尺寸属性 > 关于“尺寸”功能区选项卡 > 要在同心圆图元间插入尺寸

要在同心圆图元间插入尺寸

1. 单击“注释”(Annotate) >

“尺寸”(Dimension) 或单击“参考尺寸”(Reference Dimension)。“选择参考”(Select Reference) 对话框随即打开。

2. 在“选择参考”(Select Reference)

对话框中，选择其中一个参考选项。

3. 选择一个圆形图元，按住 CTRL 键并选择其他圆形图元，使所有选定的圆形图元拥有公用原点。选定的图元将突出显示。

将出现尺寸的镜像图像。

4. 单击鼠标中键完成创建尺寸。随即显示“尺寸”(Dimension) 功能区。您可以修改现有尺寸，也可以创建新尺寸。

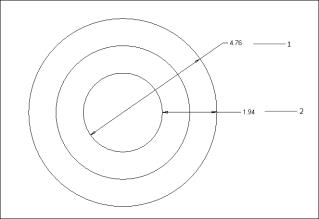

1. 选定同心圆图元的最远两点之间的距离表示图元间的最长距离。

2. 选定同心圆图元的最近两点之间的距离表示图元间的最短距离。
