要指定复合公差框架

“复合框架”(Composite Frame) 命令可以显示滑动面板，使您能够定义复合几何公差符号。

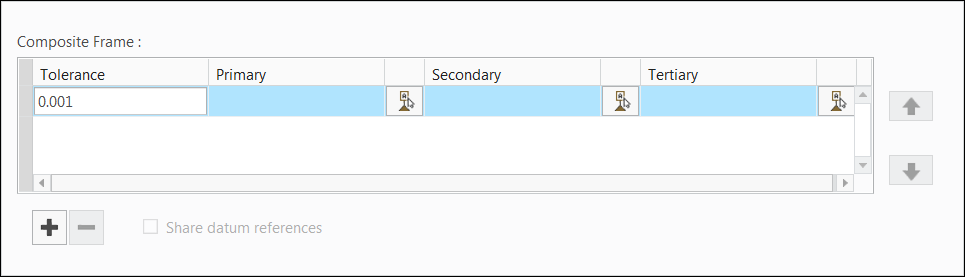

滑动面板为您提供“复合框架”(Composite Frame) 表，您可通过此表定义属于复合框架的公差和基准参考容器的内容。框架表包含以下四列：“公差”(Tolerance)、“主要”(Primary)、“次要”(Secondary) 和“第三”(Tertiary)。

通过“公差”(Tolerance) 列，可以为属于复合几何公差框的段指定公差值 (包括所有必需的修饰符)。

通过“主要”(Primary)、“次要”(Secondary) 和“第三”(Tertiary) 列，可以为属于复合几何公差框的段指定基准参考 (包括所有必需的修饰符)。您可以利用“复合框架”(Composite Frame) 表中的每一行为复合几何公差符号中的每个可用段指定公差值以及基准参考容器的内容。您可以利用该表添加、修改内容，以及删除表示段 (属于复合几何公差框) 的行。

可在“复合框架”(Composite Frame) 表下选中“共享基准参考”(Share datum references) 复选框。此复选框能够在表中定义的所有行之间共享相同的基准参考。

为当前几何公差符号显示“复合框架”(Composite Frame) 表时，表的第一行已定义。此行为您提供位于功能区中的“公差和基准”(Tolerance & Datum) 组中已有的相同数据。数据的表示方式与功能区选项卡中可用数据的表示方式相同。

“复合框架”(Composite Frame) 表中第一行单元格中值的更改会更新功能区相关编辑框中显示的值，反之亦然，功能区编辑框中值的更改会更新表数据。

“公差”(Tolerance) 列的单元格提供与功能区选项卡中可用的公差值编辑框完全相同的功能。可以通过编辑框键入公差值的字母数字字符串。

“主要”(Primary)、“次要”(Secondary) 和“第三”(Tertiary) 列的单元格也提供编辑框和
