基于模型的定义 > 基于模型的定义 > 创建多种注释类型 > 公差 > 使用表面粗糙度公差 > 关于 XY 和 Z 方向

关于 XY 和 Z 方向

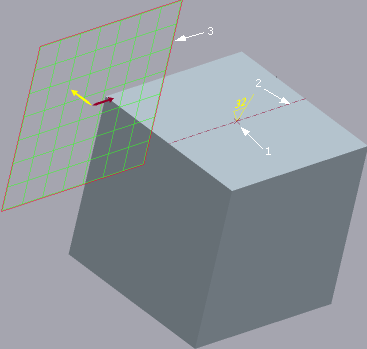

XY 方向定义为连接曲面上的曲线，它平行于表面粗糙度的注释平面，且通过曲面上表面粗糙度的当前连接点。下图显示 XY 方向曲线。
1. 注释平面
2. Y 方向
3. X 方向
4. XY 方向曲线
1. 表面粗糙度的连接点
2. XY 方向曲线
3. 注释平面

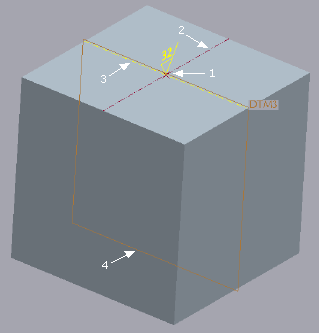

Z 方向定义为与 XY 方向曲线垂直的曲线，它通过连接曲面与平面间的交线，该平面通过表面粗糙度的连接点。下图显示 Z 方向曲线。
1. 注释平面
2. Z 方向曲线
3. XY 方向曲线
1. 表面粗糙度的连接点
2. XY 方向曲线
3. Z 方向曲线
4. 垂直于 XY 方向曲线且穿过表面粗糙度连接点的平面。
