关于将表面粗糙度拖动到放置曲面以外

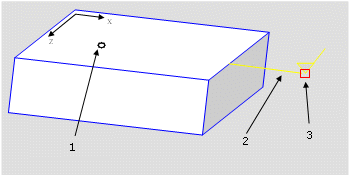

若放置曲面为平面，则可沿 XY 方向将表面粗糙度拖动到放置曲面之外。如下图所示，当拖动表面粗糙度远离参考曲面时，Creo Parametric 会沿 XY 方向创建延长线。
1. 起始点
2. 延长线
3. 表面粗糙度
1. 1 条延长线
在表面粗糙度使得延长线无法与放置曲面相交之前，即使表面粗糙度远离曲面，也可沿 Z 方向拖动表面粗糙度。表面粗糙度沿 Z 方向的移动会在曲面边界停止。
在以下情况下，也可将连接到圆锥或圆柱轮廓的表面粗糙度沿轮廓的方向拖离曲面：
• 当前模型方向与选定表面粗糙度的注释平面方向相同。
• 表面粗糙度连接到圆锥或圆柱曲面的轮廓。
• 注释平面平行于圆锥或圆柱的轴。

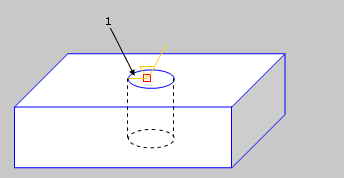

下图示出了表面粗糙度沿圆柱轮廓的移动。

* “与屏幕平齐”表面粗糙度不具有方向注释平面，也不支持延长线。无法将表面粗糙度拖离被创建为与屏幕平齐的模型曲面。
