关于逆铣
逆铣 NC 序列会生成一个刀具路径，其中：
• 该刀具会对选定的曲面进行完全加工。如果曲面未受到外侧壁的限制，则刀具将“跨骑”，即，它将超出曲面边界半个直径。
• 所有内部伸出项以及从曲面延伸出的外壁，都会自动避开。允许余量 (如果有) 也会应用至侧壁。
• 如果选择了模型中的一个曲面，则会修补该曲面上的所有槽或孔，即，生成刀具路径时如同槽和孔都不存在一样。
• 如果希望消除刀具的负向 Z 移动（例如，加工硬材料时），使用“Z 轴负向移动允差”参数。仅对“3 轴”NC 序列适用。
• 如果希望在深度增量方向上移除材料，可使用 ROUGH_STEP_DEPTH 参数。仅对“3 轴”NC 序列适用。

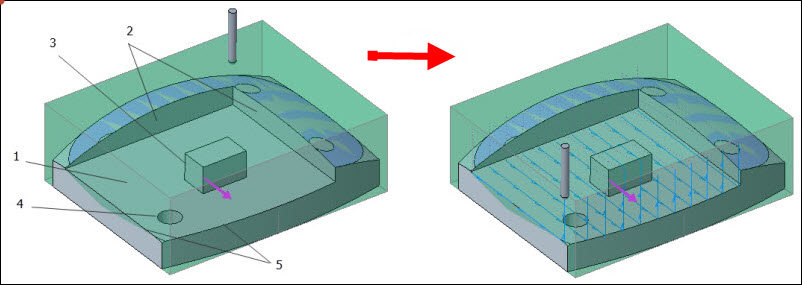

下图说明如何处理逆铣的内环和外壁：
1. 选择此曲面
2. 将避开外壁
3. 将避开内部伸出项
4. 将忽略内部槽
5. 将跨越自由外部边
|  如果内部伸出项被一个槽包围，它将不会被自动避开。使用 “检查曲面”(Check Surfs) 生成正确的刀具路径。 |
对于 3 轴逆铣，可通过使用“切削类型”(CUT_TYPE)、“主轴转向”(SPINDLE_SENSE) 和“切割方向”(CUT_DIRECTION) 参数的组合来控制曲面加工的起点和方向 (请参阅下表)。“铣削选项”参数必须设置为 NO。
参数设置 | 刀具路径 |
CUT_TYPE CLIMB 主轴转向 CW CUT_DIRECTION STANDARD | |
CUT_TYPE UPCUT 主轴转向 CCW CUT_DIRECTION STANDARD |
CUT_TYPE UPCUT 主轴转向 CW CUT_DIRECTION STANDARD | |
CUT_TYPE CLIMB 主轴转向 CCW CUT_DIRECTION STANDARD |
CUT_TYPE CLIMB 主轴转向 CW CUT_DIRECTION REVERSE | |
CUT_TYPE UPCUT 主轴转向 CCW CUT_DIRECTION REVERSE |
CUT_TYPE UPCUT 主轴转向 CW CUT_DIRECTION REVERSE | |
CUT_TYPE CLIMB 主轴转向 CCW CUT_DIRECTION REVERSE |
可为凸曲面的逆铣选择任意类型的端铣刀，包括平端和圆形端铣刀。将自动计算以避免过切。
