指定连接器

在把装配元件当作连接器使用之前，必须将其指定为连接器。这样就可以使元件能够携带起始和终止缆的插针和入口端信息。

如果正在使用 Diagramming 文件中的逻辑参考，则可以使用 model_name 布线图连接器参数将特定元件自动指定为连接器。指定完零件之后，就可以为其敷设线或缆。

如果“缆”装配有一个相对于布线图文件或 XML 文件逻辑参考，可以自动将装配中的元件指定为连接器。仅当布线图文件或 XML 文件中相应的连接器具有与它关联的 <model_name nnn> 参数时，方可自动指定元件为连接器。在此参数中，nnn 是“缆”装配中的 3D 零件的模型名称，该零件将要表示为连接器。

如果尚未在逻辑参考中设置 model_name 参数，仍可使用“自动指示器”(Auto Designator) 对话框，从逻辑参考中为连接器选择和匹配装配元件。

在 XML 文件中，装配可具有“组-块-端口”结构，而不是“组-端口”结构。“组-块-端口”结构在带有端口的父连接器中具有带有端口的子连接器。

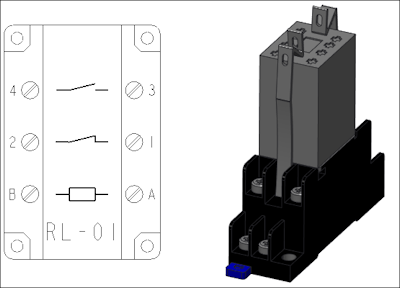

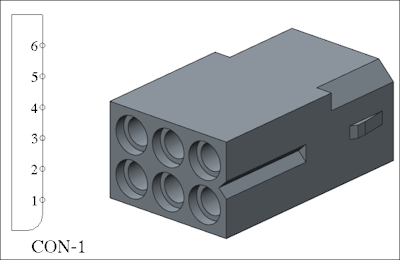

具有“组-块-端口”结构的装配如下图所示 (L1 和 L2 为子连接器，L3 为父连接器)：

L1 具有 2 个名为 P1 和 P2 的端口。L2 具有 2 个名为 P3 和 P4 的端口。L3 具有 2 个名为 P5 和 P6 的端口。

如果要将子连接器的端口或插针重新分配到其父连接器并移除子连接器，请使用“折叠”(Collapse) 选项。

Cabling 也支持子连接器概念。PC 端口就是子连接器的一个示例。逻辑参考将实例当作连接器进行参考，并在每个端口使用节点或插针。

在 3D 装配中，将实例当作连接器参考，组装成实例的零件表示被指定为子连接器的端口。

在缆模式中，零件被指定为连接器之前，必须在零件中定义入口端坐标系。

通过重新指定或修改，可以更改连接器的指定状态。撤消指定连接器时，必须从所有的连接器数据中将其去除。使用“取消指定”(Undesignate) 和“指定”(Designate) 来替换连接器参数中的全部信息。

1. 单击“自动指定”(Auto Designate) 旁的箭头，然后单击

“自动指定”(Auto Designate)。“自动指示器”(Auto Designator) 对话框打开。

3. 如果需要，单击“折叠”(Collapse)，将插针从子连接器重新分配到父连接器，然后移除子连接器。

仅当未指定父连接器的任何子连接器时，“折叠”(Collapse) 才会被启用。

Cabling 会保留“折叠”(Collapse) 选项的前一操作。例如，如果使用“折叠”(Collapse) 选项将插针从子连接器重新分配到了父连接器且移除了子连接器，则下次读入逻辑参考时将自动折叠连接器的逻辑参考。如果已更改了装配，且不再需要自动折叠，则必须取消指定连接器，并再次读入逻辑参考。

4. 完成元件和布线图连接器的匹配后，使用“自动指示器”(Auto Designator) 对话框中的参数及入口端编辑工具。

5. 要装配缺失的元件，单击“组装”(Assemble)。“元件”(Component) 选项卡随即打开。在逻辑数据中记载 Model_Name，组装元件，然后单击

。

组装后，将自动指定模型。

“是否要移除子连接器的层次？”(Do you want to remove the hierarchy of subconnectors?)如果单击“是”(Yes)，可将子连接器的插针重新分配给父连接器，然后移除子连接器。如果单击“否”(No)，则父连接器和子连接器将被保留。

1. 单击

“自动指定”(Auto Designate) 旁边的箭头。

3. 选择想要表示或指定为连接器的零件或子装配几何。“定义连接器”(DES CONN) 菜单随即出现。

4. 单击“从逻辑”(From Logical)，从在逻辑参考布线图中定义的元件中选择一个元件。

单击“输入名称”(Enter Name)。系统将提示输入一个文件名 (.con)，以从中读取连接器参数。在提示符下，键入名称并按 ENTER。如果不指定文件名，将使用默认值定义连接器。定义完连接之后，可以修改参数或入口端。

如果从 Diagramming 文件中选择逻辑参考元件，系统自动将这些元件指定为连接器。
