关于使用放置约束
放置约束指定了一对参考的相对位置。放置约束时应该遵守下面的一般原则：
• 当为某个约束输入偏移值时，系统会显示偏移方向。要选择相反方向，单击黄色箭头，输入一个负值，或在图形窗口中拖动拖动控制滑块。
• 一次添加一个约束。不能使用一个单一的约束选项约束一个零件上的两个不同的孔与另一个零件上的两个不同的孔。必须定义两个单独的约束。
• 放置约束集用来完全定义放置和方向。例如，可以将一对曲面约束为重合，另一对约束为平行，还有一对约束为垂直。
• 旋转曲面是指通过旋转一个截面，或者拉伸圆弧/圆而形成的曲面。可在放置约束中使用的曲面仅限于平面、圆柱面、圆锥面、环面和球面。
• 术语“相同曲面”(same-surface) 是指包括子一个曲面和通过人工边连接的所有曲面的曲面集。例如，通过拉伸或者旋转创建的圆柱曲面是由两个通过两条人工边连接的曲面构成。圆柱面、圆锥面、球面和环面是可用作参考的曲面。
距离约束
使用
“距离”(Distance) 约束，可将元件参考定位在距装配参考的设定距离处。要显示
“距离”(Distance) 约束的其他
“配对”(Mate) 或
“对齐”(Align) 标签，请参阅主题
关于显示重合和距离约束的配对和对齐。
“距离”(Distance) 约束的参考可以为点对点、点对线、线对线、平面对平面、平面曲面对平面曲面、点对平面或线对平面。
在下图中，零件的底面距选定的装配表面的距离为 30.00。
角度偏移
使用“角度偏移”(Angle Offset) 约束可将选定的元件参考以某一角度定位到选定的装配参考。“角度”(Angle) 约束的参考可以是线对线 (共面的线)、线对平面或平面对平面。

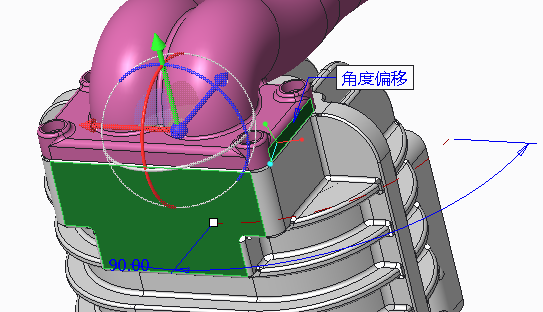

在下图中，所装配的零件表面与选定装配表面 (绿色) 成 90.00°角。
平行约束
使用“平行”(Parallel) 约束，可平行于装配参考放置元件参考。“平行”(Parallel) 约束的参考可以是线对线、线对平面或平面对平面。

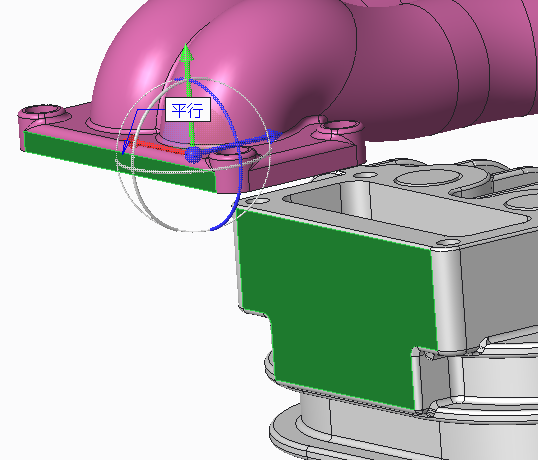

在下图中，所装配的零件表面 (绿色) 与选定的装配表面 (绿色) 平行。
重合约束
使用
“重合”(Coincident) 约束，可将元件参考定位为与装配参考重合。要为
“重合”(Coincident) 约束显示附加
“配对”(Mate) 或
“对齐”(Align) 标签，请参阅
关于显示重合和距离约束的配对和对齐主题。
“重合”(Coincident) 约束的参考可以为点、线、平面或平面曲面、圆柱、圆锥、曲线上的点以及这些参考的任意组合。
要将默认约束设置为“重合”，请将 auto_constr_always_use_offset 配置选项设置为 never。

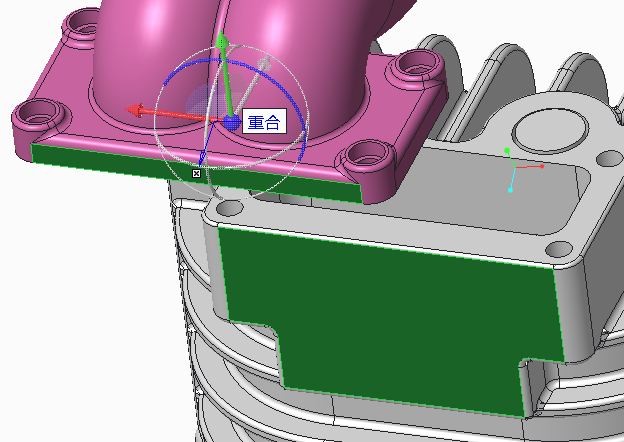

在下图中，所装配的零件侧面与侧面装配参考重合。
法向约束
使用“法向”(Normal) 约束，可将元件参考定位为与装配参考垂直。参考可以是线对线 (共面的线)、线对平面或平面对平面。

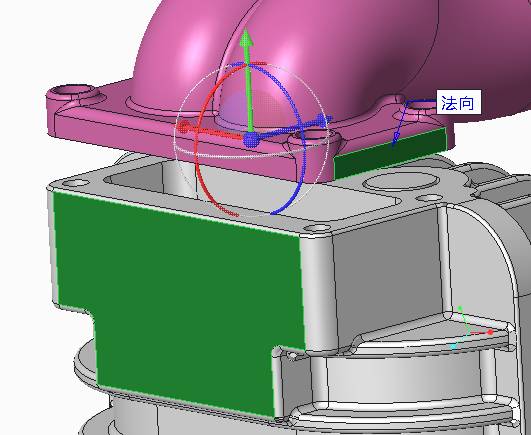

在下图中，正在装配的零件表面 (绿色) 与选定的装配表面 (绿色) 垂直。
共面约束

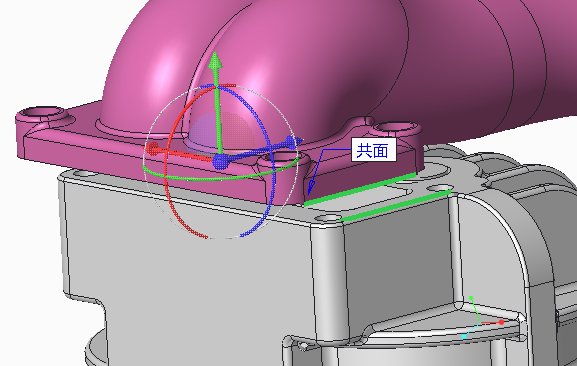

使用“共面”(Coplanar) 约束，可将元件边、轴、目的基准轴或曲面定位为与类似的装配参考共面。参考仅可以为线对线。
居中约束

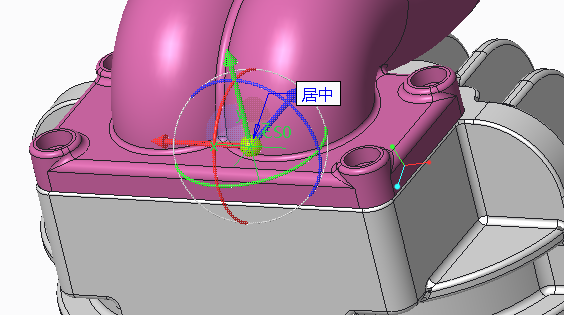

使用“居中”(Centered) 约束可使圆锥曲面对、球形曲面对和环形曲面对居中。您可以选择一对曲面、坐标系或目的坐标系。参考可以为圆锥对圆锥、圆环对圆环或球面对球面。选择坐标系或目的坐标系作为参考时，坐标系原点会通过三个自由度进行对齐。
相切约束

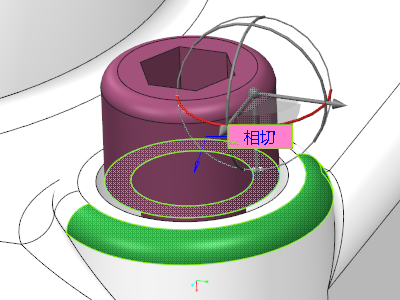

用“相切”(Tangent) 约束控制两个曲面在切点的接触。该约束的一个应用实例为凸轮与其传动装置之间的接触面或接触点。
默认约束 (Default Constraint)

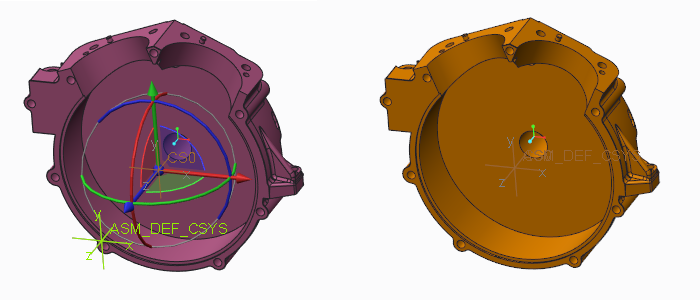

用“默认”(Default) 约束可将系统创建的元件的默认坐标系与系统创建的装配的默认坐标系对齐。系统就放置原始装配中的元件。参考可以为坐标系对坐标系或点对坐标系。
固定约束
用“固定”(Fix) 约束来固定被移动或封装的元件的当前位置。
定向约束
将“定向”(Oriented) 约束作为第二个约束，用以约束两个零件分别有两个不同的轴的情况。当一个零件的第二个轴与另一个零件的第二个轴不完全重合时，此约束非常有用。要使“定向”(Oriented) 约束可用，必须满足以下条件：
• 使用“重合”(Coincident) 约束来约束第一对轴。
• 两个零件中的轴在同一平面上且相互平行。
