示例：在拔模曲面外部创建恒定角度的相切拔模
在本示例中，将 5º 的拔模角添加到筋中，如下图所示，在其底部有 0.4" 圆角。要保留底部的圆角，必须添加一个恒定角度的相切拔模（此示例中，在“零件”模式下添加特征）。
1. 单击“模型”(Model) > “曲面”(Surfaces) > “将切面混合到曲面”(Blend Tangent to Surfaces)。“相切曲面”(Tangent Surface) 对话框打开。
2. 单击
。
3. 要指定拔模方向，请选择“单侧”(One Sided)。

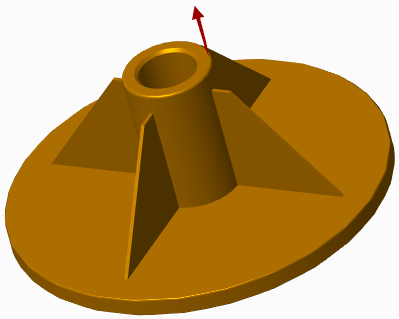

4. 要指定拖拉方向，请选择壳体的顶部曲面。随即出现指向上方的红色箭头。

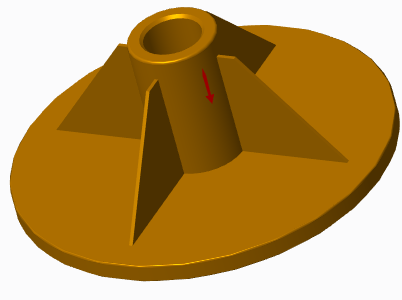

5. 在打开的菜单中，单击“反向”(Flip) 使红色箭指向下方，因为拖拉方向必须自参考曲线指向相切拔模创建的方向。单击“确定”(Okay)。

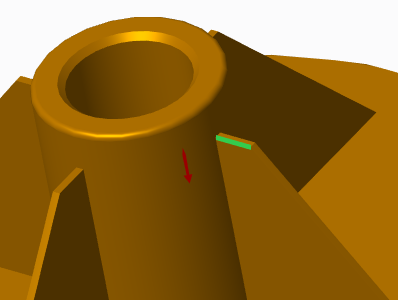

6. 要选择拔模线，请单击“参考”(References) 选项卡，然后选择筋的顶部边缘，并单击菜单上的“完成”(Done)。
7. 在“角度”(Angle) 框中，键入 5 然后按 ENTER 键。
8. 在“半径”(Radius) 框中，键入 .4，然后按 ENTER 键 (该半径和筋底部的半径相同)。

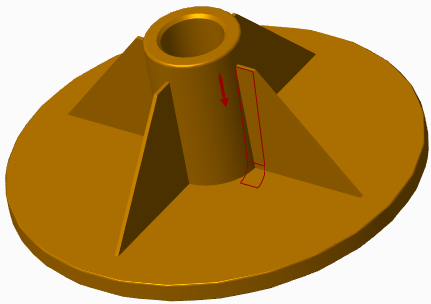

9. 要预览相切拔模几何，请单击
。
10. 单击

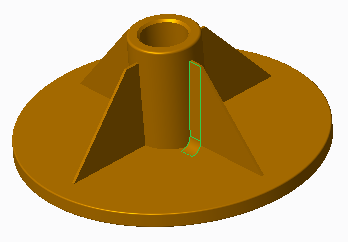

。恒定角度的相切拔模创建完成。
11. 重复该过程在筋的另一侧上创建恒定角度的相切拔模。
