使用“对齐拔模”(Align Draft) 命令可在拖拉方向上以特定角度将单侧或双侧边与外部参考曲线对齐。默认的拔模角度为 10。要更改此角度，请双击该图示符，然后键入一个介于 -89.9 和 89.9 之间的新值。当对齐的边为单侧边时，可反向该角度。

在使用创成式设计特征重新构造几何时，“对齐拔模”(Align Draft) 命令可帮助您修改在创成式设计特征中设置的固有拔模角度。

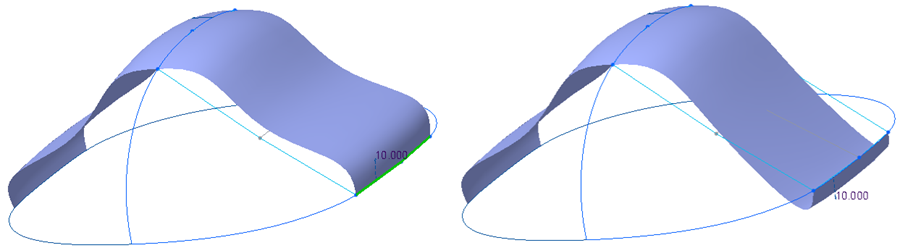

下图显示了以默认角度同曲线对齐的单侧边。
